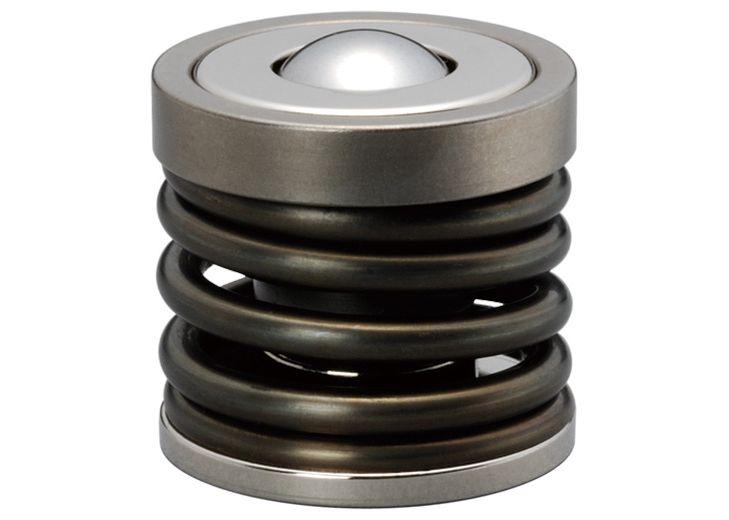

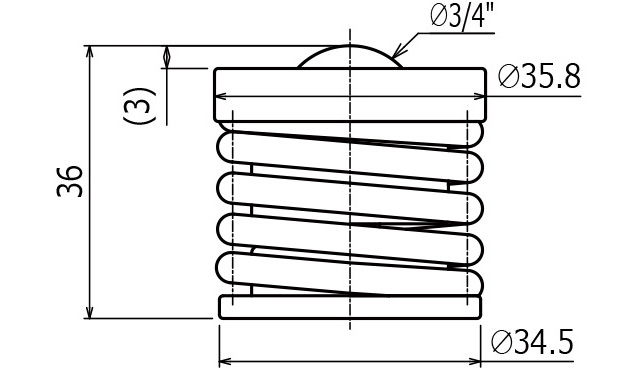

IS-19BK-05
- ボールサイズ
- φ3/4" (19.05mm)
- 自重
- 0.17 kg
- 取付強さ
- 47 kgf (461 N)
- 最大強さ
- 53 kgf (519 N)
- 収縮量
- 2mm
- 本体
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- スプリング
- SWP-B
廃盤予定
一般用イグチベアー
IS-BK/IS-BD型
カタログダウンロード概要
荷重を均一化できるスプリング内蔵タイプのイグチベアー。
ワークの形状が特殊で凹凸の吸収が必要な場面や、沈み込む機構を活かしプレス機の金型セッティングなどに適しています。
• 取付強さ：スプリングの伸縮が始まる荷重になります。
• 最大強さ：スプリングで受けられる最大荷重になります。
仕様
- 材質
- スチール製
- 向き
- 上向専用
- IS-BK型ボール直径
- φ3/4～1"(19.05～25.4mm)
- IS-BD型ボール直径
- φ5/8～1"(15.88～25.4mm)
製品一覧
IS-BK型

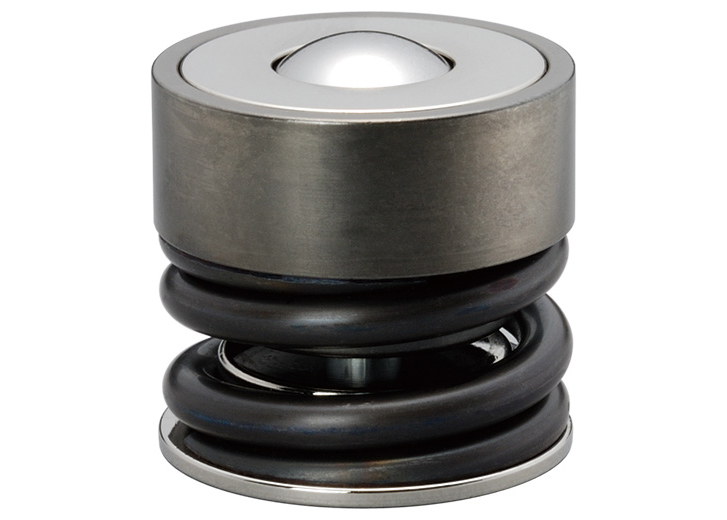

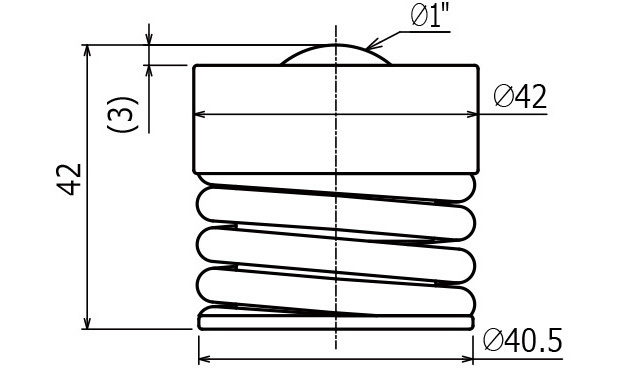

IS-25BK-08
- ボールサイズ
- φ1" (25.4mm)
- 自重
- 0.33 kg
- 取付強さ
- 80 kgf (784 N)
- 最大強さ
- 110 kgf (1078 N)
- 収縮量
- 2mm
- 本体
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- スプリング
- SWP-B
廃盤予定

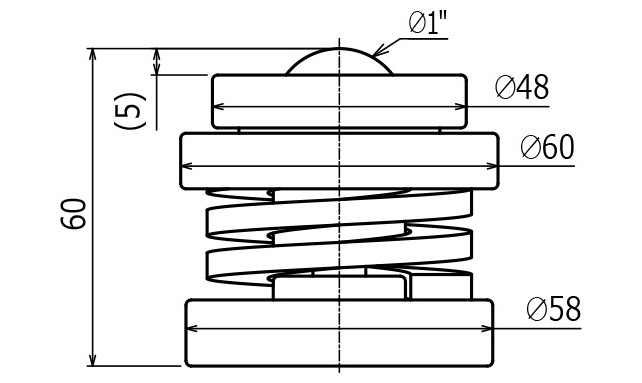

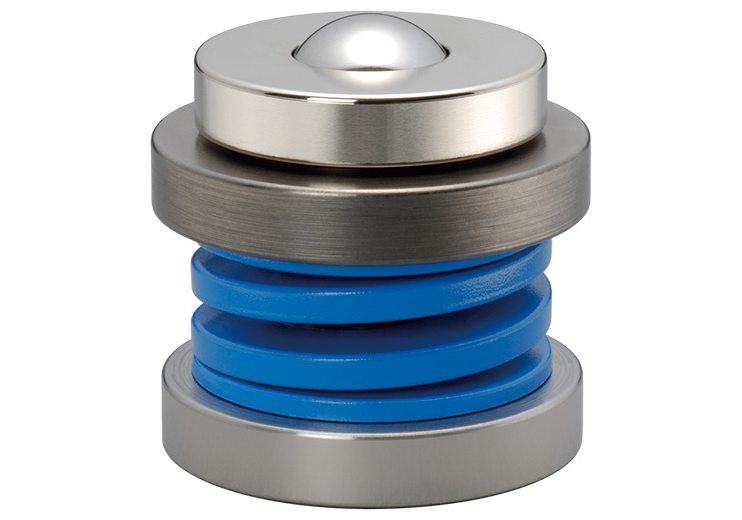

IS-25BK-20
- ボールサイズ
- φ1" (25.4mm)
- 自重
- 0.85 kg
- 取付強さ
- 197 kgf (1931 N)
- 最大強さ
- 253 kgf (2479 N)
- 収縮量
- 2mm
- 本体
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- スプリング
- SWOSC
廃盤予定
IS-BD型
IS-16BD
- ボールサイズ
- φ5/8" (15.88mm)
- 自重
- 0.118 kg
- 取付強さ
- 20.8 kgf (203.9 N)
- 最大強さ
- 30.1 kgf (295.1 N)
- 収縮量
- 2mm
- ボール受け
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- ケース
- S45C
IS-19BD
- ボールサイズ
- 3/4" (19.05mm)
- 自重
- 0.229kg
- 取付強さ
- 55 kgf (539.2 N)
- 最大強さ
- 76.8 kgf (752.9 N)
- 収縮量
- 2mm
- ボール受け
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- ケース
- S45C
IS-25BD
- ボールサイズ
- φ1" (25.4mm)
- 自重
- 0.354 kg
- 取付強さ
- 101.5 kgf (995.1 N)
- 最大強さ
- 169 kgf (1656.9 N)
- 収縮量
- 2mm
- ボール受け
- SCM415
- メインボール
- SUJ2
- サブボール
- SUJ2
- キャップ
- S45C
- ケース
- S45C
