取付部品・工具
取付用ブラケット
カタログダウンロード
概要
配管を壁や天井に設置する際に使用するブラケットです。ブラケット使用の際に、配管径の差で生じる設置レベル差をスペーサーで補完できます。
製品一覧

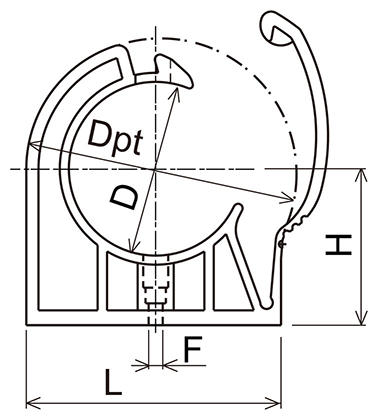

DIRFEM-CF 取付用ブラケット（固定用ナット：M8）
| 型式 |
Gr |
D |
L |
H |
F |
Dpt |
STP |
| DIRFEM8016CF |
9 |
16 |
31 |
35 |
9 |
30 |
STP |
| DIRFEM8020CF |
20 |
20 |
31 |
35 |
9 |
30 |
STP |
| DIRFEM8025CF |
30 |
25 |
38 |
35 |
9 |
30 |
STP |
| DIRFEM8032CF |
70 |
32 |
49 |
35 |
9 |
30 |
STP |
| DIRFEM8040CF |
80 |
40 |
60 |
70 |
9 |
40 |
STP |
| DIRFEM8050CF |
85 |
50 |
75 |
70 |
9 |
40 |
STP |
| DIRFEM8063CF |
110 |
63 |
94 |
70 |
9 |
40 |
STP |
| DIRFEM8080CF |
250 |
80 |
120 |
100 |
9 |
49 |
STP |
| DIRFEM8110CF |
330 |
110 |
163 |
100 |
9 |
49 |
STP |
| DIRFEM8220CF |
645 |
220 |
280 |
135 |
8 / 10 |
215 |
|

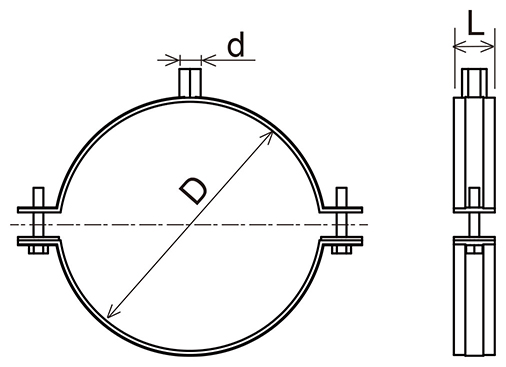

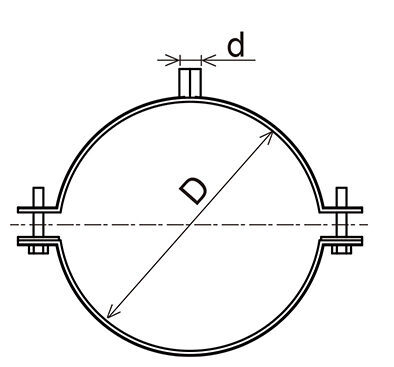

DIRFEM10
| 型式 |
Gr |
D |
d |
| DIRFEM168CF |
403 |
168.3 |
M8/M10 |
| DIRFEM220CF |
645 |
220 |
M8/M10 |

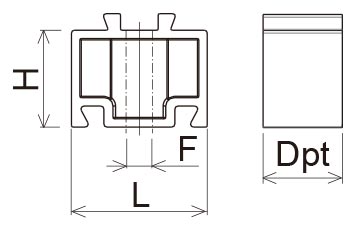

DIRSPE スペーサー
| 型式 |
Gr |
D |
L |
H |
F |
Dpt |
| DIRSPE020032 |
19 |
20-32 |
49 |
35 |
9 |
30 |
| DIRSPE040063 |
55 |
40-63 |
94 |
30 |
9 |
40 |
DIRFERRAC-CF アルミ製ジョイント用ホルダー
| 型式 |
φ |
| DIRFERRAC20CF |
20 |
| DIRFERRAC25CF |
25 |
