チーズ

概要

同径の配管をT字に分岐させる際に使用する接手です。

導入事例

•
•

導入事例一覧

製品一覧

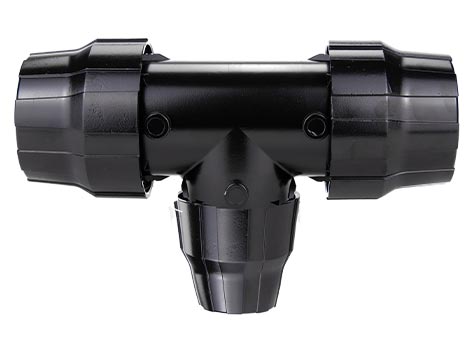

QLTEAL チーズ（アルミ製）（〜Φ80）

使用可能温度域：

-30℃ / +80℃

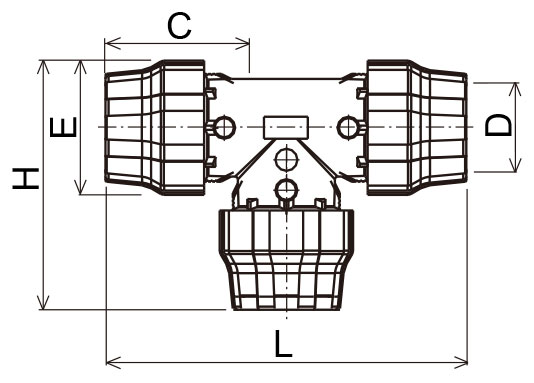

呼び径		型式	Gr	D	L	E	H	C	STP
A呼称	B呼称
15A	1/2	QLTEAL020	115	20	100	38	72	37	STP
20A	3/4	QLTEAL025	195	25	125	45	98	45	STP
25A	1	QLTEAL032	400	32	130	56	120	56	STP
32A	1-1/4	QLTEAL040	499	40	132	62	132	77	STP
40A	1-1/2	QLTEAL050	1075	50	150	84	145	75	STP
50A	2	QLTEAL063	1453	63	263	97	181	95	STP
65A	2-1/2	QLTEAL080	2534	80	318	116	217	114	STP

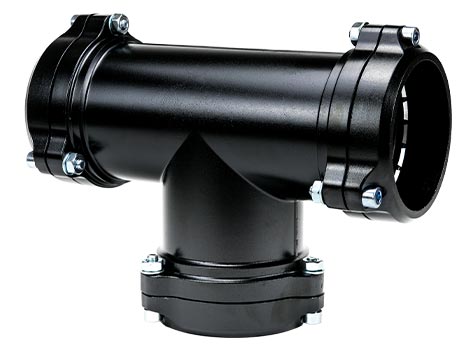

QLTEAL チーズ（アルミ製）（Φ110～）

使用可能温度域：

-30℃ / +80℃

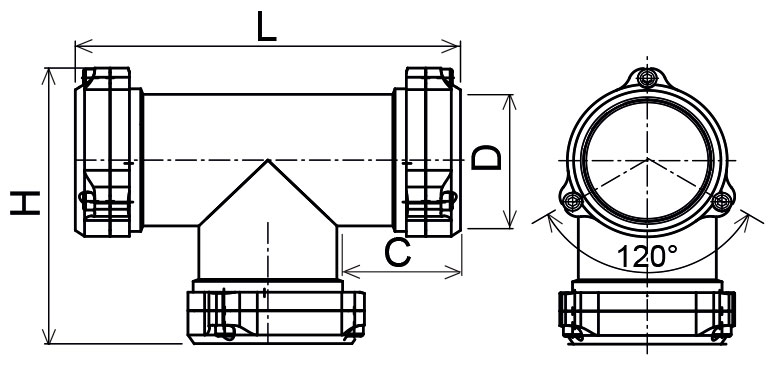

呼び径		型式	Gr	D	L	H	C	STP
A呼称	B呼称
100A	4	QLTEAL110	4080	110	335	227	102	STP

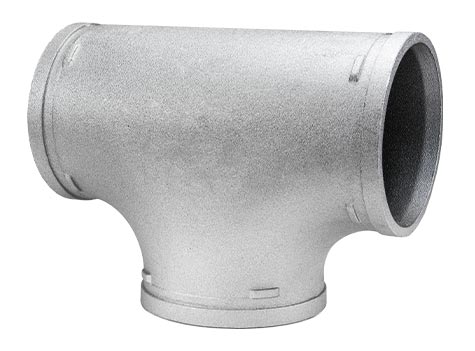

QLTEAL 溝付き

使用可能温度域：

-30℃ / +80℃

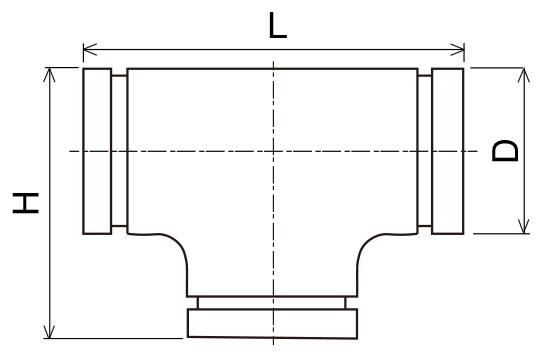

呼び径		型式	Gr	D	L	H	C	STP
A呼称	B呼称
150A	6	QLTEAL168	4100	168.3	330	250	25	STP
200A	8	QLTEAL220	8300	220	394	306.555	30.96

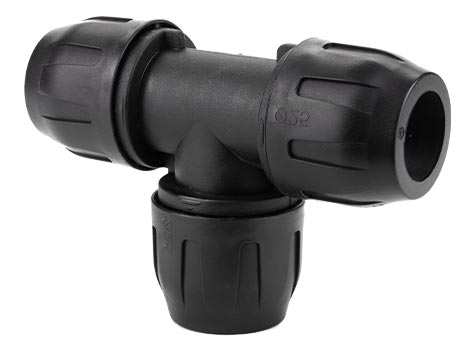

QLTEPA チーズ（ポリマー製）

使用可能温度域：

-15℃ / +65℃

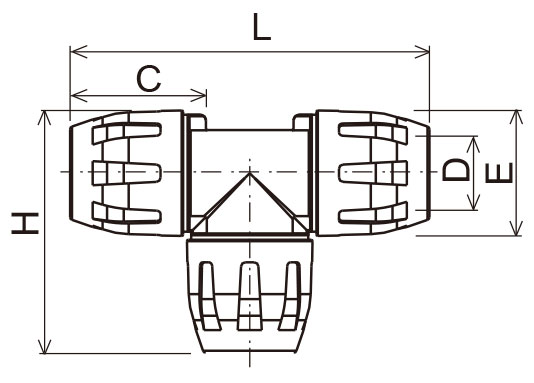

呼び径		型式	Gr	D	L	E	H	C	STP
A呼称	B呼称
10A	3/8	QLTEPA016	90	16	109	37	73	38	STP
15A	1/2	QLTEPA020	160	20	127	45	86	48	STP
20A	3/4	QLTEPA025	210	25	140	51	95	52	STP
25A	1	QLTEPA032	360	32	170	61	122	62	STP
32A	1-1/4	QLTEPA040	565	40	185	75	130	70	STP
40A	1-1/2	QLTEPA050	850	50	216	87	152	79	STP
50A	2	QLTEPA063	1200	63	235	108	180	80.5	STP

動画

アルミ継手説明動画（20-80mm）

アルミ継手説明動画（110mm）

ポリマー継手説明動画（16-63mm)
