マニフォールド

概要

取り出し口に角度がついているので接続先の機器が使用しやすい設計になっています。 ポート数も単ポートから7ポートまでのラインナップから選定できます。

ご注意

• ※d1はドレーン用穴です。φ6.8ドリルでの穴開けが必要です。1/4"ドレーン接続可能です。

導入事例

•
•

導入事例一覧

製品一覧

DIRAPMAL シングルポートマニフォールド　雌ネジ付き

型式	Gr	D	d	H	L	L Axial	STP
DIRAPMAL048048	148	1/2″	1/2″	78	34	35	STP

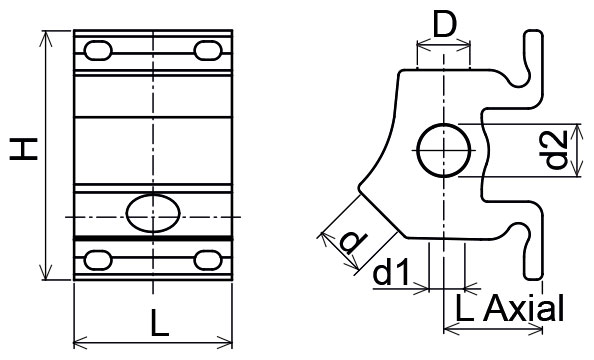

DIRAPFRLAL 3 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	d1	d2	H	L	L Axial	STP
DIRAPFRLAL048048	360	1/2″	1/2″	1/4″	1/2″	88	55	35	STP

DIRAPLAL 4 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	d1	d2	H	L	L Axial	STP
DIRAPLAL048048	450	1/2″	1/2″	1/4″	1/2″	88	88	35	STP
DIRAPLAL068068	465	3/4″	1/2″	1/4″	3/4″	88	88	35	STP

DIRPMUAL120 5 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	d1	d2	H	L	L Axial	STP
DIRPMUAL120	687	3/4″	1/2″	1/4″	3/4″	88	125	35	STP

DIRPMUAL200 7 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	d1	d2	H	L	L Axial	STP
DIRPMUAL200	1122	3/4″	1/2″	1/4″	3/4″	88	200	35	STP

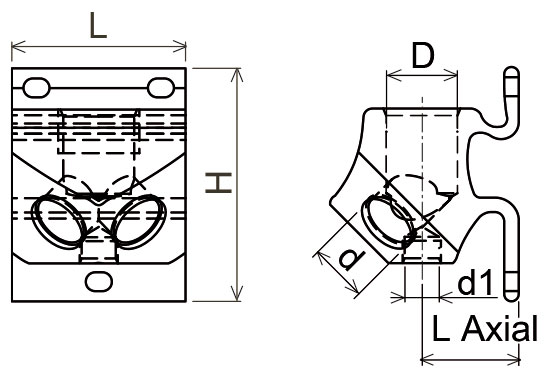

APLALL 2 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	d1	H	L	L Axial	STP
APLALL048	240	1/2″	1/2″	1/4″	80.24	60	35	STP
APLALL068	240	3/4″	1/2″	1/4″	80.24	60	35	STP

APLALLMUL 5 ポートマニフォールド　雌ネジ付き

型式	Gr	D	d	H	L	L Axial	STP
APLALLMUL068038	487	3/4″	3/8″	65	183	35	STP
APLALLMUL068048	529	3/4″	1/2″	65	183	35	STP
