90° エルボー

概要

配管の方向を90°曲げる際に使用する継手です。

導入事例

•
•

導入事例一覧

製品一覧

QLGO90AL 90° エルボー（アルミ製）（〜Φ80）

使用可能温度域：

-30℃ / +80℃

呼び径		型式	Gr	D	L	E	C	STP
A呼称	B呼称
15A	1/2	QLGO90AL020	78	20	72	38	37	STP
20A	3/4	QLGO90AL025	134	25	98	45	45	STP
25A	1	QLGO90AL032	275	32	120	56	56	STP
32A	1-1/4	QLGO90AL040	326	40	130	62	77	STP
40A	1-1/2	QLGO90AL050	748	50	145	81	75	STP
50A	2	QLGO90AL063	1033	63	180	97	95	STP
65A	2-1/2	QLGO90AL080	1770	80	217	116	114	STP

QLGO90AL 90° エルボー（アルミ製）（Φ110）

使用可能温度域：

-30℃ / +80℃

呼び径		型式	Gr	D	L	E	C	STP
A呼称	B呼称
100A	4	QLGO90AL110	2190	110	251	162	102	STP

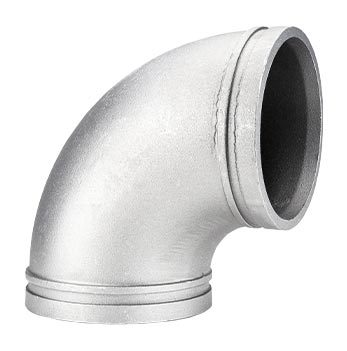

QLGO90AL 90° エルボー 溝付き

使用可能温度域：

-30℃ / +80℃

呼び径		型式	Gr	Dpt	L	H	C	STP
A呼称	B呼称
150A	6	QLGO90AL168	2900	168.3	250	250	25	STP
200A	8	QLGO90AL220	6400	220	306.55	306.55	30.96

QLGO90PA 90° エルボー（ポリマー製）

使用可能温度域：

-15℃ / +65℃

呼び径		型式	Gr	D	L	E	C	STP
A呼称	B呼称
10A	3/8	QLGO90PA016	70	16	72	37	38	STP
15A	1/2	QLGO90PA020	100	20	86	45	48	STP
20A	3/4	QLGO90PA025	140	25	95	51	52	STP
25A	1	QLGO90PA032	240	32	122	61	62	STP
32A	1-1/4	QLGO90PA040	390	40	130	75	70	STP
40A	1-1/2	QLGO90PA050	580	50	152	87	79	STP
50A	2	QLGO90PA063	800	63	165	108	80.5	STP

動画

アルミ継手説明動画（20-80mm）

アルミ継手説明動画（110mm-）

ポリマー継手説明動画（16-63mm)
