クイックブランチプラグ

概要

ドレンが侵入しないよう考慮された設計となっており、U字立ち上がりが不要です。配管を切断することなく、新たなエアー取り出し口や接続経路を作れます。 横向き増設など設置方向の変更も可能です。取り外す必要がなく、設置後の作業も容易にできます。

導入事例

•
•

導入事例一覧

製品一覧

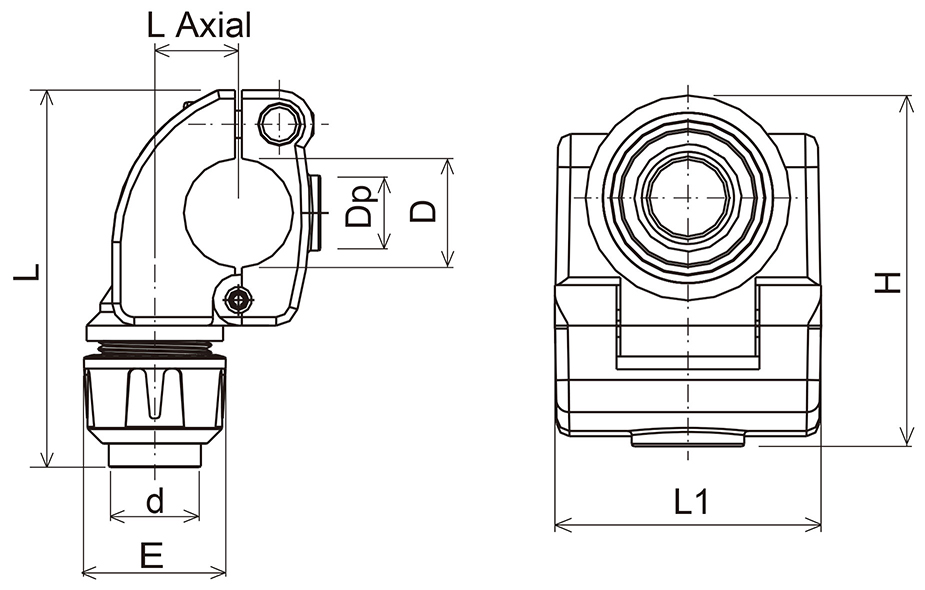

DIRDERFF クイックブランチプラグ　雌ネジ付き (ネジ：アルミ製) (～Φ110)

使用可能温度域：

-30℃ / +80℃

型式	Gr	D	d	L	E	L1	Dp	H	L Axial	STP
											DIRDERFF025048	238	25	1/2″	113	45	52	16	69.5	24.5	STP
DIRDERFF032048	217	32	1/2″	113	45	52	16	71	24.5	STP
DIRDERFF040048	274	40	1/2″	125	45	52	20	84	29.6	STP
DIRDERFF040068	302	40	3/4″	125	51	52	20	84	29.6	STP
DIRDERFF050048	402	50	1/2″	145	45	60	20	115	31	STP
DIRDERFF050068	487	50	3/4″	145	51	60	20	115	31	STP
DIRDERFF063048	368	63	1/2″	145	45	60	20	115	43	STP
DIRDERFF063068	396	63	3/4″	145	51	60	20	115	43	STP
DIRDERFF063088	620	63	1″	148	61	60	20	115	43	STP
DIRDERFF080048	1191	80	1/2″	220	45	63	20	168	71
DIRDERFF080068	1153	80	3/4″	220	51	63	20	168	71
DIRDERFF080088	1160	80	1″	220	61	63	20	168	71
DIRDERFF110068	900	110	3/4″	220	51	63	20	168	71
DIRDERFF110088	900	110	1″	220	61	63	20	168	71

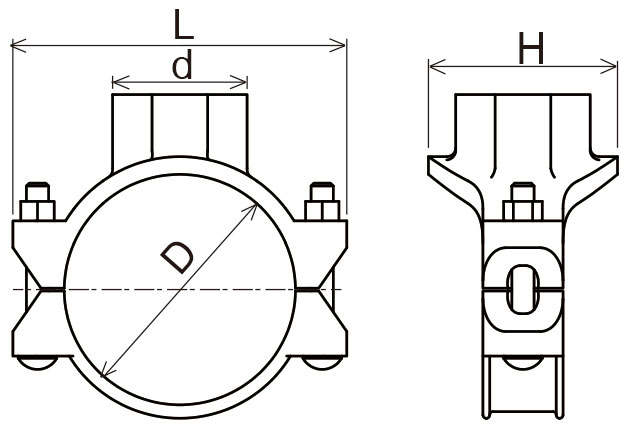

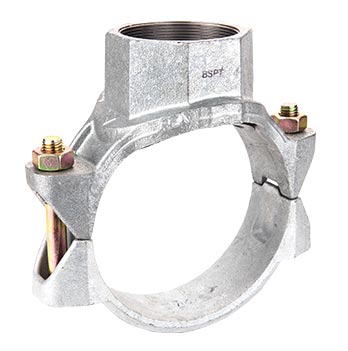

QLDER クイックブランチプラグ（Φ168.3～）

使用可能温度域：

-30℃ / +80℃

型式	Gr	D	d	L	H	STP
							QLDER168108	2300	168.3	1.1/4″	232	83	STP
QLDER168128	2400	168.3	1.1/2″	232	83	STP
QLDER168168	2700	168.3	2″	232	99	STP
QLDER168208	3800	168.3	2.1/2″	267	118
QLDER168248	4500	168.3	3″	267	135	STP
QLDER220168	5300	220	2″	316	114

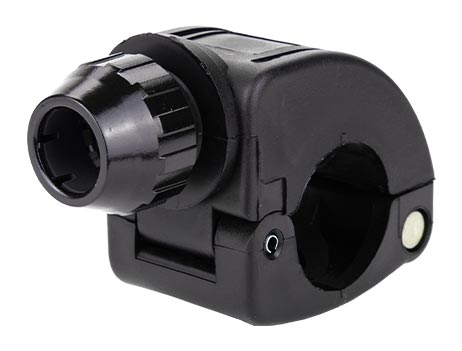

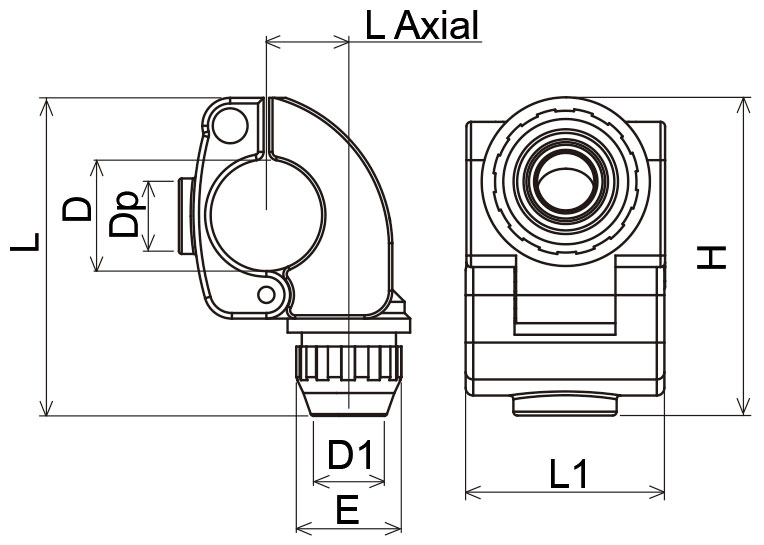

QLDERAL クイックブランチプラグ（ナット：アルミ製）

使用可能温度域：

-30℃ / +80℃

型式	Gr	D	D1	L	E	L1	Dp	L Axial	STP
										QLDERAL025020	195	25	20	113	45	52	16	24.5	STP
QLDERAL032020	200	32	20	113	45	52	16	24.5	STP
QLDERAL040020	250	40	20	125	45	52	20	29.6	STP
QLDERAL040025	260	40	25	125	51	52	20	29.6	STP
QLDERAL050020	315	50	20	145	45	60	20	31	STP
QLDERAL050025	323	50	25	145	51	60	20	31	STP
QLDERAL063020	360	63	20	145	45	60	20	43	STP
QLDERAL063025	372	63	25	145	51	60	20	43	STP
QLDERAL063032	420	63	32	145	61	60	20	43	STP
QLDERAL080020	1080	80	20	220	45	63	20	71	STP
QLDERAL080025	1095	80	25	220	51	63	20	71	STP
QLDERAL080032	1140	80	32	220	61	63	20	71	STP
QLDERAL110020	830	110	20	220	45	63	20	71	STP
QLDERAL110025	830	110	25	220	51	63	20	71	STP
QLDERAL110032	850	110	32	220	61	63	20	71	STP

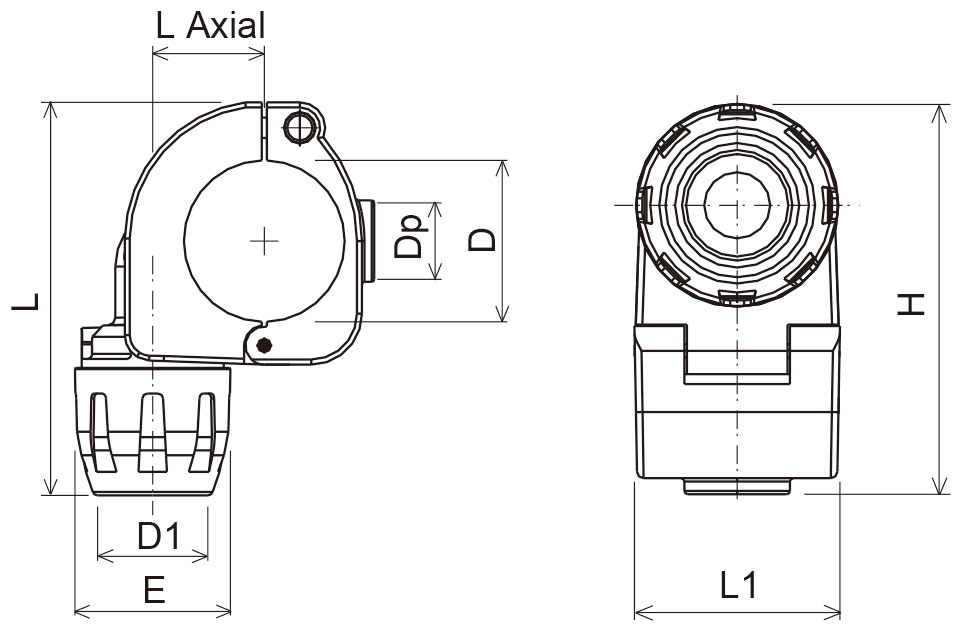

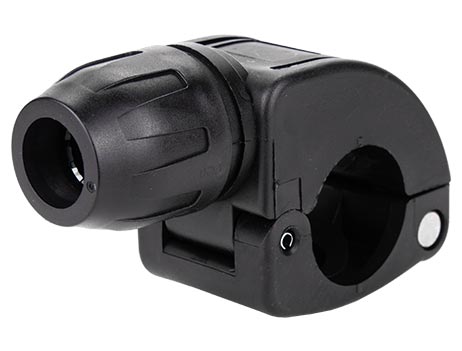

QLDERPA クイックブランチプラグ（ポリマー製）

使用可能温度域：

-15℃ / +65℃

型式	Gr	D	D1	L	E	L1	Dp	H	L Axial	STP
											QLDERPA025016	210	25	16	113	37	52	16	69.5	25	STP
QLDERPA025020	230	25	20	113	45	52	16	69.5	25	STP
QLDERPA032016	200	32	16	113	37	52	16	71	25	STP
QLDERPA032020	220	32	20	113	45	52	16	71	25	STP
QLDERPA040016	250	40	16	125	37	52	20	84	30	STP
QLDERPA040020	270	40	20	125	45	52	20	84	30	STP
QLDERPA040025	280	40	25	125	51	52	20	84	30	STP
QLDERPA050016	420	50	16	145	37	60	20	115	44	STP
QLDERPA050020	420	50	20	145	45	60	20	115	44	STP
QLDERPA050025	430	50	25	145	51	60	20	115	44	STP
QLDERPA063020	400	63	20	145	45	60	20	115	44	STP
QLDERPA063025	410	63	25	145	51	60	20	115	44	STP
QLDERPA063032	420	63	32	148	61	60	20	115	44	STP
QLDERPA080020	1110	80	20	220	45	63	20	168	71	STP
QLDERPA080025	1120	80	25	220	51	63	20	168	71	STP
QLDERPA080032	1130	80	32	220	61	63	20	168	71	STP
QLDERPA110025	1240	110	25	220	51	63	20	168	71	STP
QLDERPA110032	1350	110	32	220	61	63	20	168	71	STP

関連製品

リダクションチーズ

異径の配管をT字に分岐する際に使用する異径チーズです。母管より枝管が細い継手です。

詳細を見る

関連リンク各種

• クイックブランチプラグ取付方法
