アルミ製カップリング取付方法

必要な長さを正確かつ真っ直ぐに切断します。切刃を管軸に対して90°にし、できるだけ垂直に切断してください。

切断した管の内外に発生したバリを除去し、内径の端部に切りくずや切り残りがあれば除去してください。
後で空圧機器に対して問題とならないよう切り残り･埃・不純物を除去することが重要です。

メジャーを使用し挿入深度（C,C1）をマーキンメジャーを使用し挿入深度（C,C1）をマーキングしてください。（マーキング用治具もございますのでお問い合わせください。）

作業を容易にするため管端もしくはOリングガスケット接触面に潤滑剤を使用して挿入しやすくします。
下記種類の潤滑剤はご使用可能です。
・NBR用シリコンスプレー
・Ph5.5の石鹸等を15％程度薄めた液体
・水溶性の潤滑剤

管を継手内に挿入しマーキング線を目安に止まるまで押し込みます。

まず停止点まで手で締め、続いて専用工具を使用して半回転分まで締め付けてください。

継手の締め付けが正しいとナットは締め付けマーキング位置の中ほどに来ます。クイックライン接続完了後の待ち時間が不要です。直ちに加圧できます。

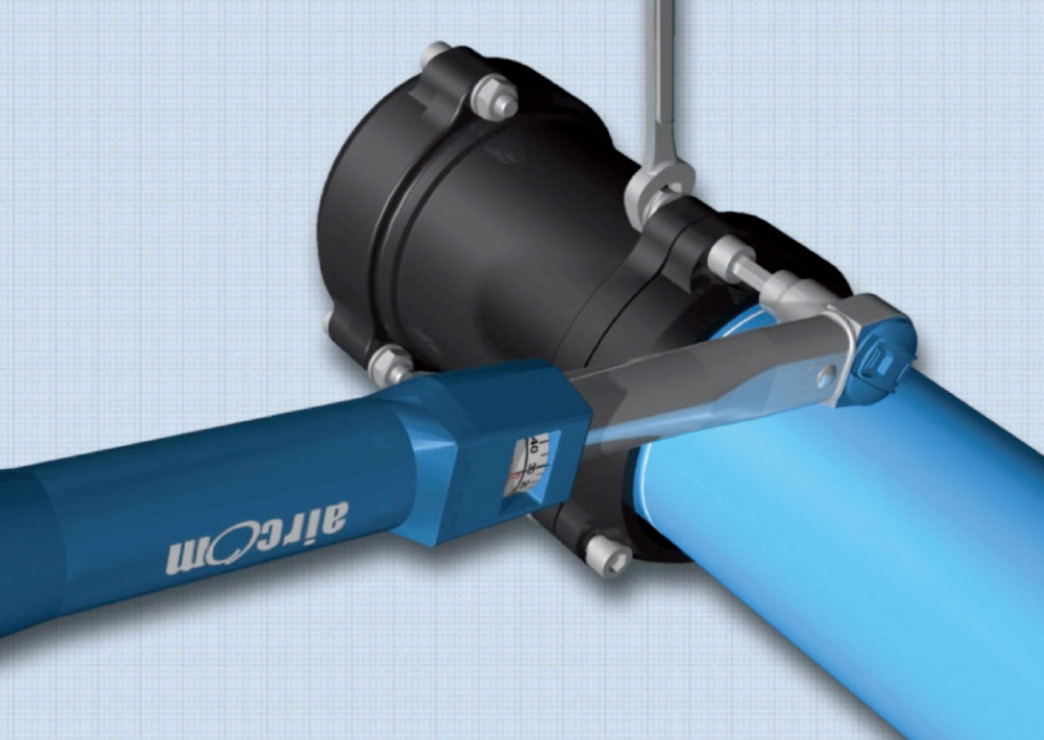

トルクレンチを使用してアルミナットのねじを30N･mで締め付けてください。
両方にあるフェルール上の3個のねじを締め、本体と完全に接続してください。

作業を迅速、安全に行うため、レンチを使用してナットを保持します。
