概要

差し込み接続で工期短縮と高シール性を実現。

工場や物流倉庫の圧縮空気の供給・分配用配管は、施工期間の短縮やランニングコストの削減のためにも簡単・確実に接続できて、シール性が長持ちすることが望まれます。また、将来的なレイアウト変更や増設を考慮して選ぶことも重要です。
井口機工製作所が取り扱う『AIRCOM』は、継手にパイプを深く差し込み、Oリングで封止する“クイックラインシステム”により、簡単に確実かつ長寿命な接続が行える配管システムです。
ボールバルブ、エンドキャップなど関連部材も豊富で、設備拡張にも柔軟に対応できます。
また、パイプと継手は軽量なアルミ合金製と樹脂製から選べ、高所での作業も安全です。

AIRCOMの特徴

既設配管に接続可能

ニップルソケットは、鉄管などのネジ径に合わせた選定が可能な為、既存の鉄管との増設が容易にできます。配管と接続し、反対側を雌ネジや雄ねじにねじ切りした配管継手です。また、チューブを使用することによるエアー損失を軽減。AIRCOM配管を使用することにより、径が細くなることによるエアー損失を改善します。
※器具の接続などに適しており、今までの問題点を改善する設計となっています。

ドレン侵入を対策

従来の方式ではU字に立ち上げますが、専用の「クイックブランチプラグ」はドレンレベルより高い位置にエアー取り出し口がある為、落とし込み配管へのドレン侵入を対策できます。配管を切断することなく、取り出し出口の新設・増設が可能で、横向き増設など、設置方向の変更にも適しています。

接続部品を使用せず障害物回避

手で均一に曲げることができる為、障害物の形状に合わせて接続パーツで繋ぐ必要がありません。部品点数を削減できる為、ランニングコストの削減や圧力損失の軽減ができ、すっきりとした施工が可能です。

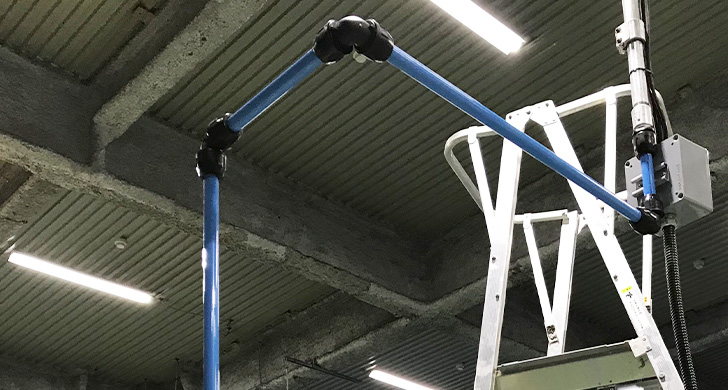

施工イメージ

施工イメージ
エアー配管検索

製品一覧

アルミニウム配管・多層式フレキシブル管

アルミニウム配管・多層式フレキシブル管

アルミニウム配管は軽量で耐食性に優れています。圧縮空気・真空・中性ガスの分配に適している配管システムです。ベンダーで均一に曲げられ接続部品を使用せず障害物を回避できます。

ダブルベンド配管・フレキシブルホース

ダブルベンド配管・フレキシブルホース

配管高さや壁付マニフォールドを取付ける際の位置補正に使用できます。曲げの自由度を活かして接続の際の高低差や障害物の回避、配管軸の変化に対応します。

ストレートカップリング

ストレートカップリング

同径配管同士を直線で接続するための継手です。

スライド式ストレートカップリング

スライド式ストレートカップリング

配管長さの微調整が可能なストレートカップリングです。

ストレートリダクションカップリング

ストレートリダクションカップリング

異径配管を接続するためのストレートカップリングです。

ニップルソケット

ニップルソケット

既設配管やコンプレッサー、タンク等の接続に使われる継手です。片面は雄ネジ(R)又は雌ネジ(Rc)、反対側がAIRCOM配管用差し込みジョイントになっております。

エンドキャップ

エンドキャップ

配管の末端を塞ぐ為のパーツです。

フランジ

フランジ

大径配管の接続の際に使われるフランジです。接続する相手側の規格と異なる場合もありますので、ご使用を検討される場合ご連絡お願いいたします。

45° エルボー

45° エルボー

配管同士の向きを45°変える継手です。

45° エルボー 雌ネジ付き

45° エルボー 雌ネジ付き

45°でねじ込みが必要な場合に使用する接手です。片側は雌ネジ(Rc)、反対側はAIRCOM配管用の差し込みジョイントになっております。

90° エルボー

90° エルボー

配管の方向を90°曲げる際に使用する継手です。

90° エルボー 雄ネジ付き

90° エルボー 雄ネジ付き

90°でねじ込みが必要な場合に使用する接手です。片側は雌ネジ(Rc)、反対側はAIRCOM配管用の差し込みジョイントになっております。

チーズ

チーズ

配管をT字に分岐する接続継手です。枝管が母管と同じ太さのジョイントです。

リダクションチーズ

リダクションチーズ

異径の配管をT字に分岐する際に使用する異径チーズです。母管より枝管が細い継手です。

チーズ 雌ネジ付き

チーズ 雌ネジ付き

枝管側が雌ネジ(Rc)になっているチーズです。枝管側にねじ込み式の配管を接続する際に使用します。

クイックブランチプラグ

クイックブランチプラグ

ドレンが侵入しないよう考慮された設計となっており、U字立ち上がりが不要です。配管を切断することなく、新たなエアー取り出し口や接続経路を作れます。

ボールバルブ

ボールバルブ

AIRCOM配管に接続するボールバルブです。

マニフォールド

マニフォールド

取り出し口に角度がついているので接続先の機器が使用しやすい設計になっています。
ポート数も単ポートから7ポートまでのラインナップから選定できます。

スピゴット

スピゴット

接続部がメス/メスの場合に使用するオス/オスのジョイントです。異径タイプや片側が雄ネジ(R)又は雌ネジ(Rc)のタイプなど幅広く取り揃えています。

カタログのダウンロードはこちら

取付に関して

取付用ブラケット

取付用ブラケット

配管を壁や天井に設置する際に使用するブラケットです。

クイックラインナットレンチ

クイックラインナットレンチ

継手を効果的に締め付けることができます。

バリ取り工具

バリ取り工具

切断した管外面のバリを容易に除去できます。

多層式フレキシブル管用工具

多層式フレキシブル管用工具

多層式フレキシブル管専用に作られており、作業や組み立てを速やかに行えます。

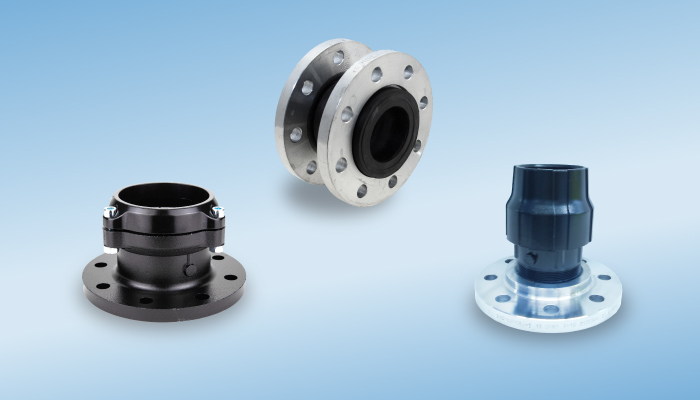

フランジ・プラグ

フランジ・プラグ

パイプを接続するフランジ・プラグ。

取付方法説明

取付方法説明

最適な据え付けの為の注意事項や設置に必要な工具類に関して。

ポリマー製カップリング取付方法

ポリマー製カップリング取付方法

16mm-63mmポリマー継手
配管との取付方法に関して。

アルミ製カップリング取付方法

アルミ製カップリング取付方法

20mm-110mmアルミ継手
配管に取り付ける際のサイズによる取付方の違いに関して。

多層式フレキシブル管取付方法

多層式フレキシブル管取付方法

スプリングを使用して手動で曲げられます。

フレキシブルホース取付方法

フレキシブルホース取付方法

オイルに最適。全体寸法が最小で設置も容易です。

エクスパンションジョイント取付方法

エクスパンションジョイント取付方法

温度変化による配管の膨張収縮を補正します。

取付ブラケット取付方法

取付ブラケット取付方法

配管が膨張収縮をしても管がスライドできるようにする為、専用の取付ブラケット(DIRFEM8シリーズ)をご使用ください。

クイックブランチプラグ取付方法

クイックブランチプラグ取付方法

配管を切断することなく、流体の取り出し口を新設することができます。

マニフォールド取付方法

マニフォールド取付方法

横面の1/2”または3/4”のポートを使用してFRLユニット・減圧弁・圧力計などの取付ができます。

スピゴット取付方法

スピゴット取付方法

コンプレッサ周辺の接続に関してジョイント数を削減することができます。
