チーズ　雌ネジ付き

概要

枝管側が雌ネジ(Rc)になっているチーズです。枝管側にねじ込み式の配管を接続する際に使用します。

製品一覧

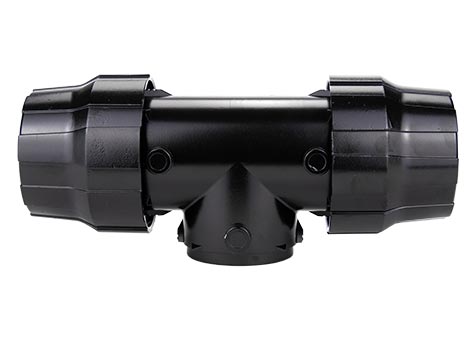

QLTPAL チーズ　雌ネジ付き（アルミ製）（〜Φ80）

使用可能温度域：

-30℃ / +80℃

型式	Gr	D	d	L	E	H	C	STP
QLTPAL020048	89	20	1/2″	100	38	46	37	STP
QLTPAL025068	160	25	3/4″	125	45	52	45	STP
QLTPAL032088	330	32	1″	130	56	65	56	STP
QLTPAL040108	366	40	1.1/4″	132	62	70	77	STP
QLTPAL050128	863	50	1.1/2″	150	81	100	75	STP
QLTPAL080208	2120	80	2.1/2″	318	116	136	114	STP

QLTPAL チーズ　雌ネジ付き（アルミ製）（Φ110）

使用可能温度域：

-30℃ / +80℃

型式	Gr	D	d	L	E	C	STP
QLTPAL110248	3400	110	3″	335	221	102	STP

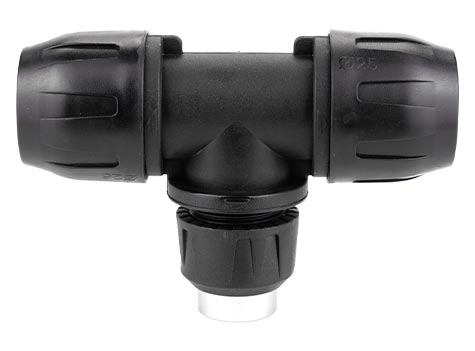

QLTPPA チーズ　雌ネジ付き（ポリマー製）

使用可能温度域：

-15℃ / +65℃

型式	Gr	D	d	L	E	H	C	STP
QLTPPA020048	160	20	1/2″	127	45	75	48	STP
QTPPA025048	210	25	1/2″	140	51	80	52

動画

アルミ継手説明動画（20-80mm）

アルミ継手説明動画（110mm）

ポリマー継手説明動画（16-63mm)

関連製品

45° エルボー　雌ネジ付き

45°でねじ込みが必要な場合に使用する接手です。片側は雌ネジ（Rc）、反対側はAIRCOM配管用の差し込みジョイントになっております。

詳細を見る

90° エルボー　雄ネジ付き

90°でねじ込みが必要な場合に使用する接手です。片側は雌ネジ（Rc）、反対側はAIRCOM配管用の差し込みジョイントになっております。

詳細を見る
