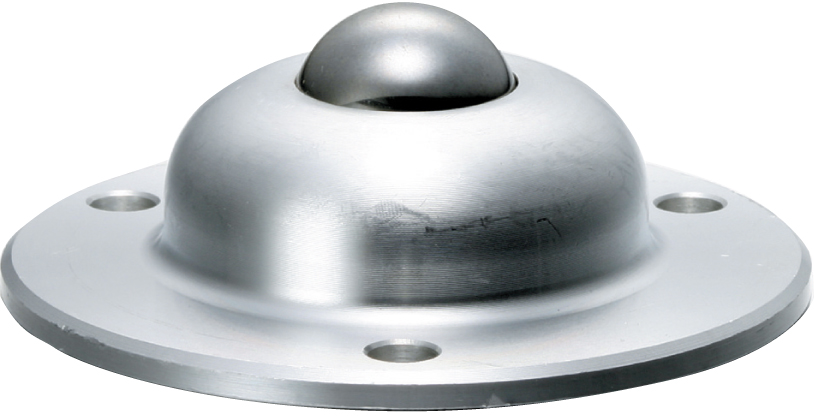

IA-19 ボールサイズ φ3/4" (19.05)mm 自重 0.09 kg 使用荷重 30 kgf (294 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS420J2 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

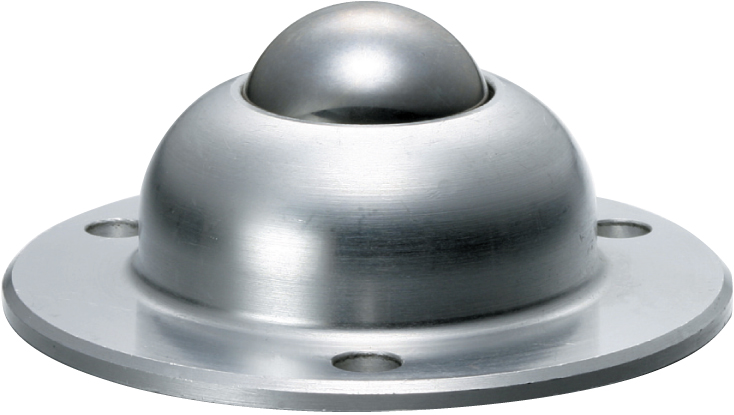

IA-25 ボールサイズ φ1" (25.4mm) 自重 0.15 kg 使用荷重 40 kgf (392 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS420J2 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

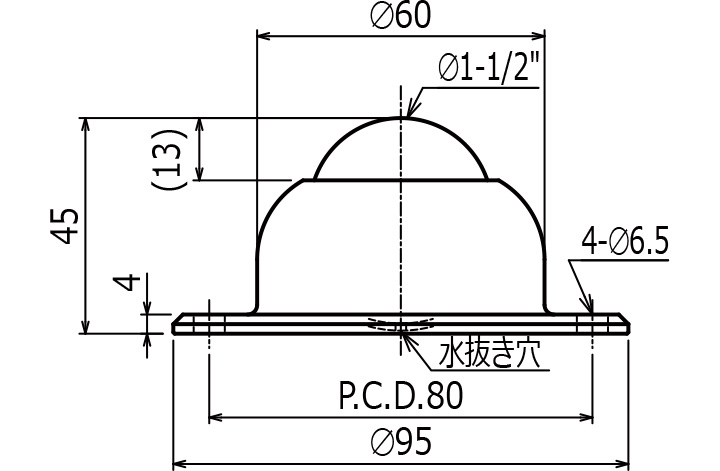

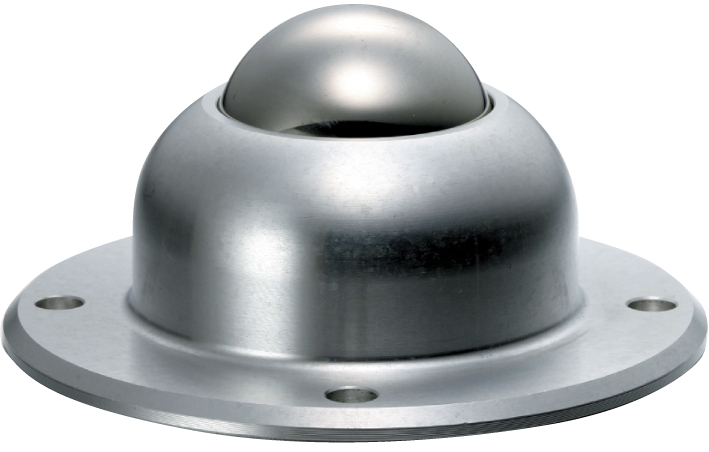

IA-38 ボールサイズ φ1-1/2" (38.1mm) 自重 0.41 kg 使用荷重 50 kgf (490 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS420J2 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

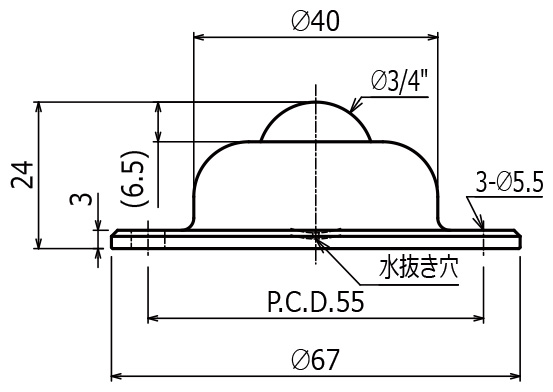

IA-19R ボールサイズ φ3/4" (19.05mm) 自重 0.15 kg 使用荷重 100 kgf (980 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS440C 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

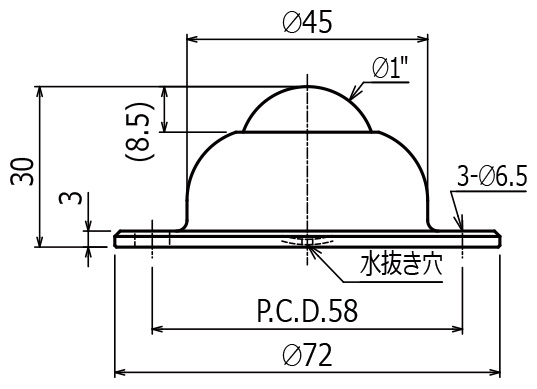

IA-25R ボールサイズ φ1" (25.4mm) 自重 0.24 kg 使用荷重 150 kgf (1470 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS440C 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

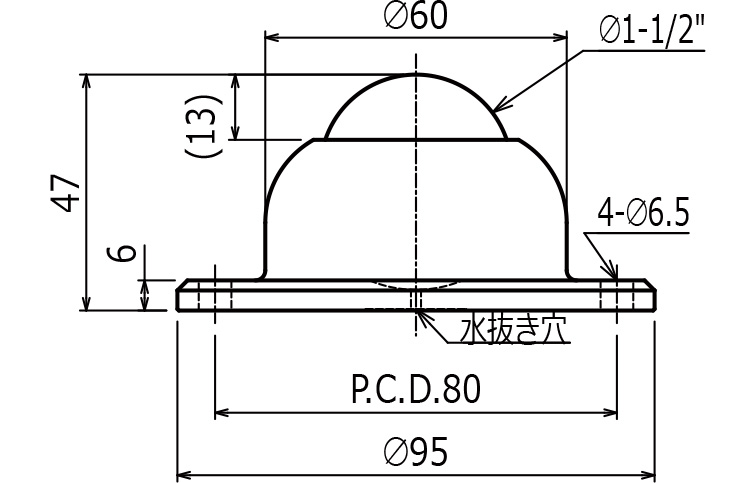

IA-38R ボールサイズ φ1-1/2" (38.1mm) 自重 0.52 kg 使用荷重 250 kgf (2450 N) 本体 AC7A メインボール SUS440C サブボール SUS440C ボール受け SUS440C 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)
IM / IM-J / IM-S / IM-SJ / IM-R型 材質=スチール製/ステンレス製 向き=上向専用 使用荷重=3~120kgf ボール直径=φ5/8~1"(15.88~25.4mm) 幅広い用途でご使用いただける低価格イグチベアー。 詳細を見る
IJH / IJP型 材質=ABS 樹脂製 向き=上向専用 使用荷重=20~50kgf IJH型ボール直径=φ3/4~1-1/2"(19.05~38.1mm) IJP型ボール直径=φ3/4~1-1/2"(19.05~38.1mm) 本体にABS樹脂を採用した軽量イグチベアー。 詳細を見る
