ターンテーブル
S型シリーズ 小型ターンテーブル
カタログダウンロード概要
S型 小型ターンテーブル 「つながる・選べる・導入しやすい中空構造」
ドッキングが自在でコンベアやパレット等の方向転換の用途に最適
- 偏荷重への圧倒的なタフさ
コンパクト設計でありながら耐久性に優れ、ワークの重心がズレやすい過酷な旋回環境でもブレずに安定駆動。 - 中空構造仕様の常備：電動コンベヤ等のドッキング・自動化に対応
ターンテーブル上に電動コンベヤなどの駆動機器を直接搭載（ドッキング）可能。中心部の中空穴から各種配線（ケーブル）をスマートに通せるため、配線を巻き込むことなく上部コンベヤへの給電や信号連携が行え、ラインの自動化に貢献。 - 高出力”0.4kｗ ブレーキ付モーター”を標準装備
全機種にインバーター用三相モーター（0.4kｗ）を搭載し、0.5〜4.0 rpmの範囲でスムーズな加減速。 - 平面精度 ±2mm以内の高精密設計＆容易なカスタマイズ
優れた平面精度を維持しつつ、角度制御やフットスイッチ対応など、現場に合わせた特型対応が容易。
特徴
- 大きさ
- φ600・φ900mm
- 積載荷重
- 3500kg
- 電源
- 三相 AC200V （50/60Hz）
- 回転速度
- 0.5～4.0rpm
- モーター線
- 5m
- 標準色
- ジョットブルー（69-50T）

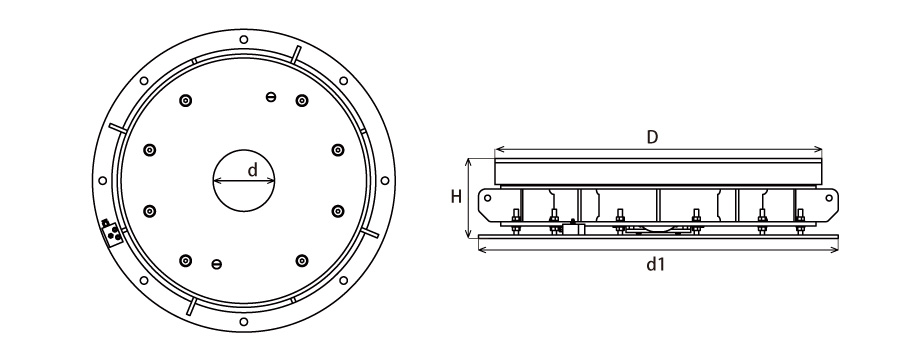

| 型式 | テーブル外径 D （mm） |
ベース外径 d１ （mm） |
耐荷重 (kg) |
高さ H （mm） |
中空有無内径ｄ （mm） |
回転速度 （rpm） |
電源 | 日本語 | 英語 |
|---|---|---|---|---|---|---|---|---|---|
| S-06-3.5ｓ | φ600 | φ740 | 3500 | 220 | 無 | 0.5～4.0 | 0.4kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| S-06-3.5H | φ600 | φ740 | 3500 | 220 | 有（φ484） | 0.5～4.0 | 0.4kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| S-09-3.5S | φ900 | φ990 | 3500 | 220 | 無 | 0.5～4.0 | 0.4kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| S-09-3.5H | φ900 | φ990 | 3500 | 220 | 有（φ484） | 0.5～4.0 | 0.4kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP |
※ご注意：中空配線仕様でのご使用時、一方向への連続回転はできません。連続回転の場合は、スリップリングまたはロータリージョイントが必要です。
操作盤兼制御盤付き
シンプルで簡単な操作の操作制御盤。
正転・逆転・停止の3ボタン仕様。
オプション
スタンド式
フットスイッチ
その他制御方式にも対応致します。ターンテーブル自体のカスタマイズ仕様も対応可能です。
