ターンテーブル
IRT-RM型シリーズ 小型ターンテーブル
カタログダウンロード概要

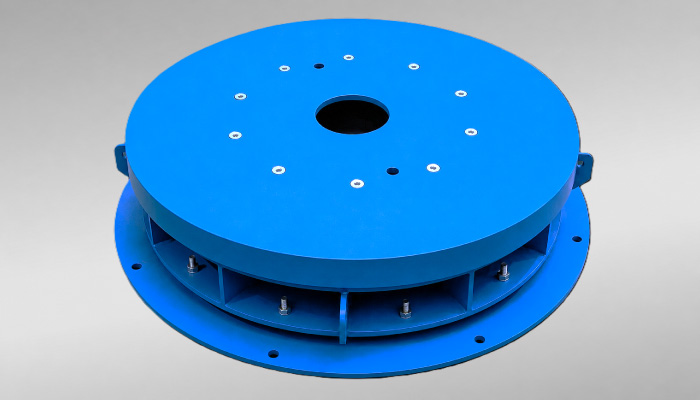

IRT-RM 型 小型ターンテーブル「つながる・選べる・導入しやすい中空構造」
ドッキングが自在でコンベアやパレット等の方向転換の用途に最適
-
- 最大１.５トンまでラインナップを拡大
現場のニーズに合わせ、600kg・1,000kgに加え、新たに1,500kg（1.5トン）対応モデルを新設。 - 中空構造仕様：１トン以下の電動コンベヤ連動・ドッキングに対応
中心部から通常の配線を通すことが可能。上部に電動コンベヤ等の機器をドッキングさせ、ケーブルの絡まりを防ぎながらスマートに自動化ラインへ組み込み可能。 - 0.2kWブレーキ付モーターの標準化と薄型設計
インバーター用三相モーター（0.2kW）を標準装備（0.5～4.0rpm）。本体高さも抑え、設置や取り回しが非常にスムーズ。 - 平面精度 ±2mm以内の高精密設計＆容易なカスタマイズ
コストを抑えつつも高い平面精度と、角度制御・フットスイッチ対応といった柔軟なカスタマイズ性はしっかりと継承。 - S型小型ターンテーブルとの違い
S 型よりも使用荷重が低い設計の為、コストを抑えられます
- 最大１.５トンまでラインナップを拡大
特徴
- 大きさ
- φ600・φ1000mm
- 積載荷重
- 600・1000・1500kg
- 電源
- 三相 AC200V （50/60Hz）
- 回転速度
- 0.5～4.0rpm
- モーター線
- 5m
- 標準色
- ジョットブルー（69-50T）

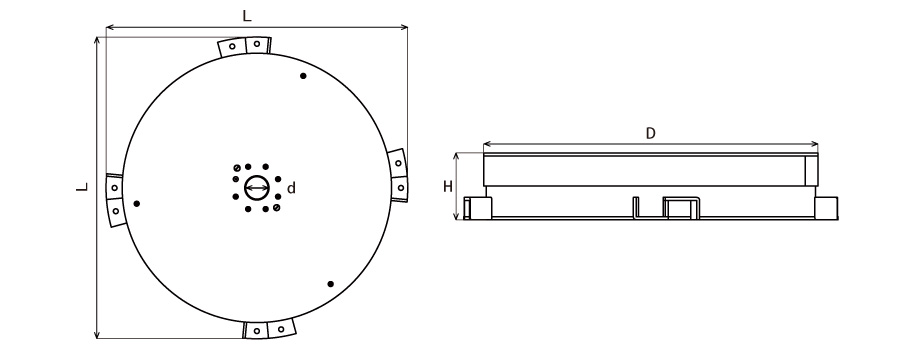

| 型式 | 外径 D （mm） |
耐荷重 （kg） |
高さ (ｍｍ) |
中空有無内径ｄ （mm） |
外寸 L （mm） |
回転速度 （rpm） |
電源 | 日本語 | 英語 |
|---|---|---|---|---|---|---|---|---|---|
| IRT-600RM-0.6S | φ600 | 600 | 150 | 無 | 676 | 1.0～6.0 | 0.1kWブレーキ無（インバーター用三相モーター） | ||
| DWG | DWG | ||||||||
| STP | STP | ||||||||
| IRT-1000RM-1.0S | φ1000 | 1000 | 200 | 無 | 1120 | 0.5～4.0 | 0.2kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| IRT-1000RM-1.0H | φ1000 | 1000 | 200 | 有（φ90） | 1120 | 0.5～4.0 | 0.2kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| IRT-1000RM-1.5S | φ1000 | 1500 | 200 | 無 | 1120 | 0.5～4.0 | 0.2kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP | ||||||||
| IRT-1000RM-1.5H | φ1000 | 1500 | 200 | 有（φ90） | 1120 | 0.5～4.0 | 0.2kWブレーキ有（インバーター用三相モーター） | ||
| DXF | DXF | ||||||||
| STP | STP |
操作盤兼制御盤付き
シンプルで簡単な操作の操作制御盤。
正転・逆転・停止の3ボタン仕様。
オプション
スタンド式
フットスイッチ
その他制御方式にも対応致します。ターンテーブル自体のカスタマイズ仕様も対応可能です。
