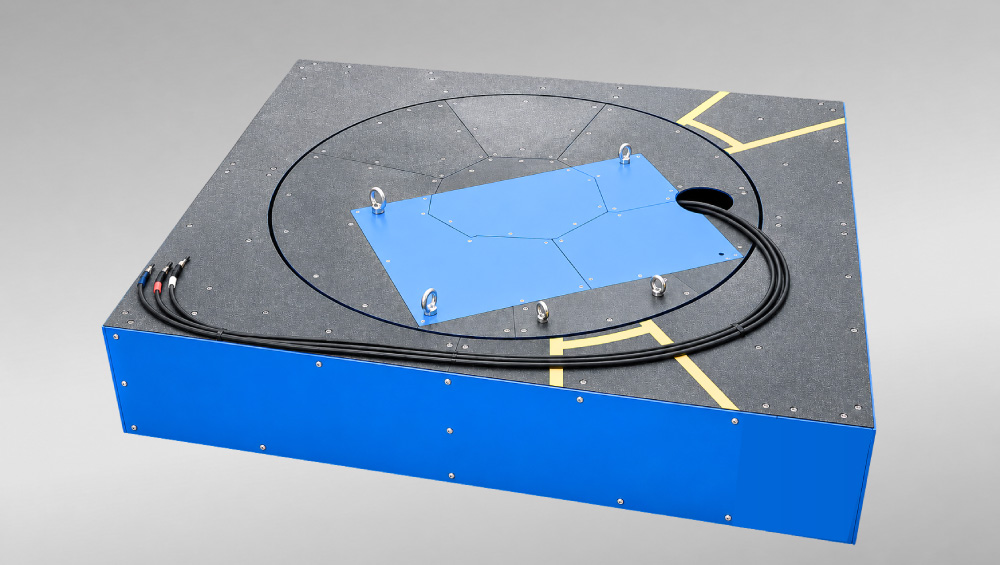

設備連動型ターンテーブル

概要

設備連動型ターンテーブル

旋回制御と保守性で、生産効率を支える。

生産率向上の5つの機能

01

角度停止制御

02

旋回ケーブルベア

旋回配線対応

03

切子巻き込み防止構造

ラビリンス構造

04

高効率保守設計

05

スベラント処理

安全性向上

特徴

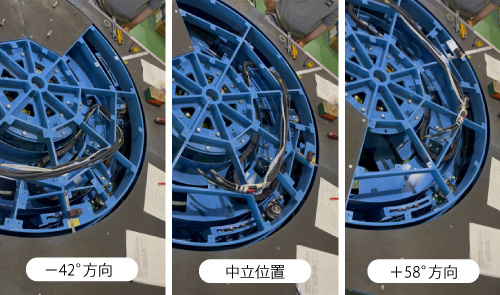

01　角度停止制御

－４２°～＋５８°の回転範囲で旋回し、所定角度で確実に停止。上部設備の位置決めに対応します。

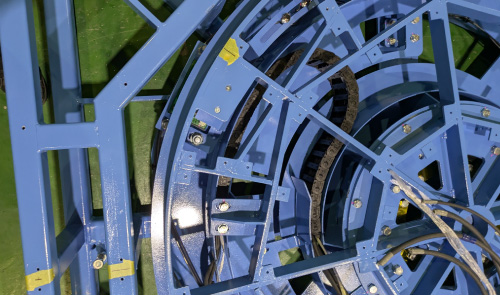

02、03　旋回ケーブルベア/切子巻き込み防止構造

上部設備への給電・信号配線を、旋回動作に追従させて安定保持。回転時も配線の取り回しを確実に維持します。天板隙間から侵入した加工切子が摺動用ローラと接触しない構造となっています。

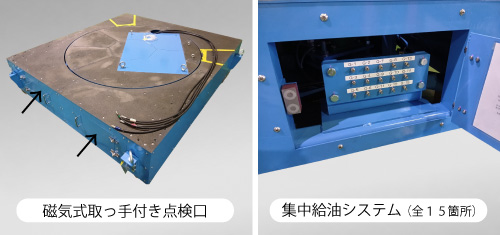

04　高効率保守設計

磁気式取っ手付き点検口で内部機器へ容易にアクセス。天板を外さず点検・保守可能。全１５箇所の給油点へ定点位置からグリス給油が行えます。

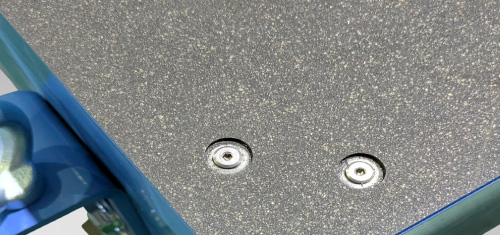

05　スベラント処理

天板上面にスベラント処理を施し、滑りに配慮した作業面を形成。油を使用する環境において滑るリスク低減に寄与します。

仕様諸元

設備連動型ターンテーブル
形式 設備連動型ターンテーブル	ターンテーブル径 Φ1450	架台寸法 1800×1965	高さ H380	耐荷重 2TON
回転速度 0.5～1RPM	回転角度 ―42°～＋58°	天板表面処理 スベラント処理	塗装 指定色塗装	備考 設備搭載・配線追従 点検/給油を統合した一体設計
