ターンテーブル

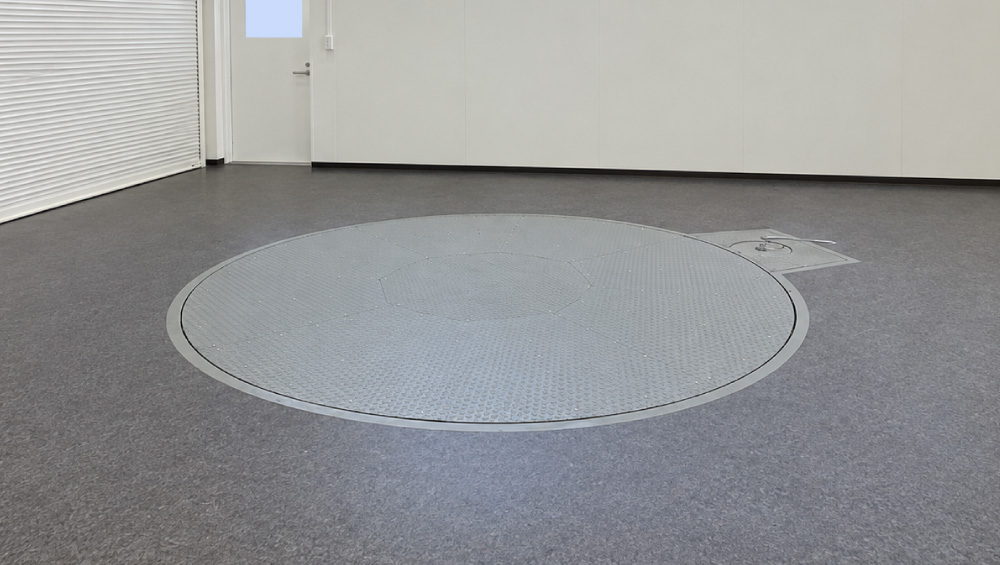

Φ2500手動操作式ターンテーブル

概要

「回す」「止める」「固定する」その全てを「定位置」から

電動が使えない環境でも、外周操作で安全に回転

本製品は、電動ターンテーブルの使用が難しい環境向けに開発した、手動操作式・外周駆動タイプの埋め込み式ターンテーブルです。オペレータは回転体の外側から、ソケットレンチまたは標準付属の操作用脱着式PIPEで回転操作を行い、さらに固定用PINにより所定位置で機械的に固定することができます。

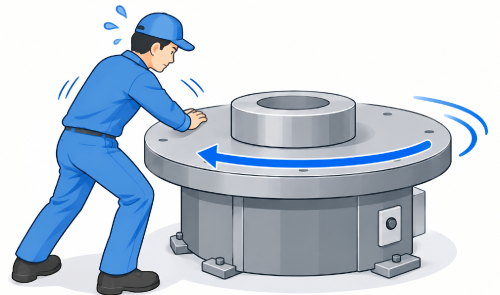

従来の手動式では、ワークを押して回転させたり、ターンテーブルの回転に合せてオペレータが移動しながら作業したりするケースが一般的でした。

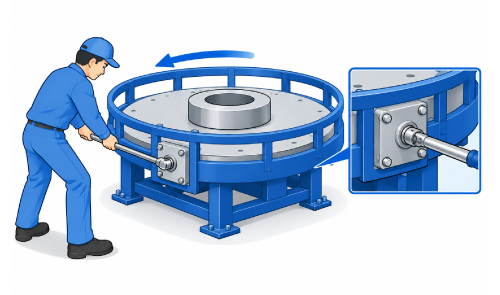

本製品、ターンテーブル回転体の外側に操作機構を設けた外周駆動方式を採用しています。

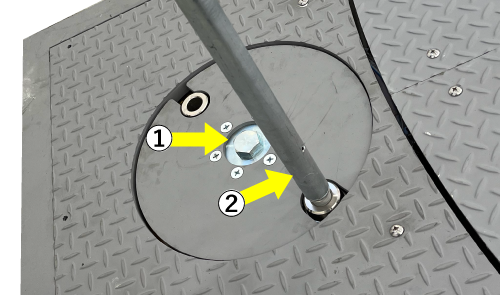

【①ソケットレンチによる回転操作】外周駆動部の操作部にソケットレンチを使用して回転操作を行います。正逆切り替え可能タイプの使用を推奨します。

【②標準付属の操作用脱着式PIPE】操作用脱着式PIPEを所定位置に差し込み、手動で回転操作を行います。１名で回転操作可能です。

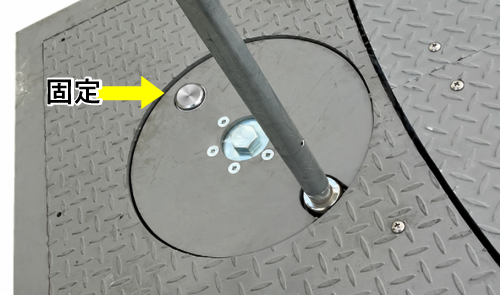

固定用PINによって多点位置決めが可能です。位置合わせ→PIN差し込み→固定完了。という流れで行います。
