UM-12B
- ボールサイズ
- φ15/32" (11.9mm)
- 自重
- 0.02 kg
- 取付強さ
- 5 kgf (49 N)
- 最大強さ
- 7 kgf (68.6 N)
- 収縮量
- 1.8mm
- 本体
- SPC
- メインボール
- S15CK
- サブボール
- SUJ2
- キャップ
- SPC
- ケース
- SPC
一般用イグチベアー
UM-B / UM-BJ型
カタログダウンロード概要
荷重を均一化できるスプリング内蔵タイプのプレス製イグチベアー。
主に軽量ワークを搬送させ、取付高さを押さえることも可能です。スプリングを内蔵することで、ワーク凹凸面へボールを追従させることや、偏荷重を均一に受けることが可能です。ワーク側面に傷がつかないよう、メインボールを樹脂にした仕様もラインナップしております。
• 取付強さ：バネの伸縮が始まる荷重になります。
• 最大強さ：バネで受けられる最大荷重になります。
導入事例
仕様
- 材質
- スチール製
- 向き
- 上向専用
- ボール直径
- φ15/32～φ5/8"(11.9～15.88mm)
製品一覧
UM-B/UM-BJ型(スチール製)

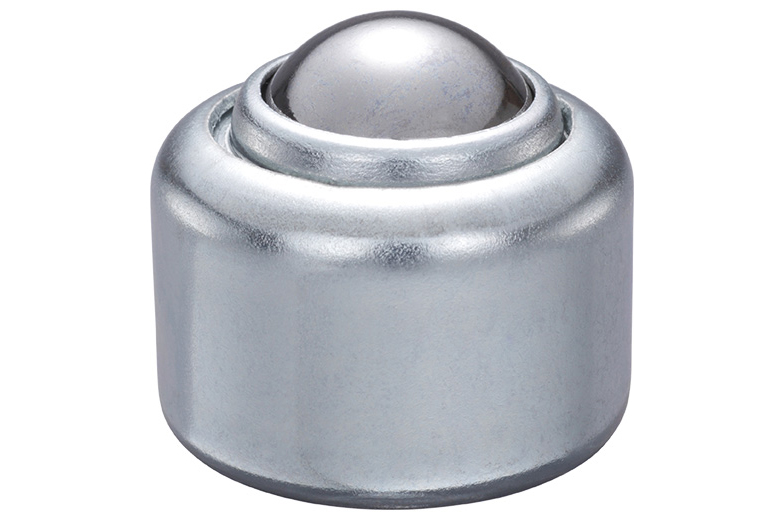

UM-16B
- ボールサイズ
- φ5/8" (15.88mm)
- 自重
- 0.04 kg
- 取付強さ
- 8 kgf (78.4 N)
- 最大強さ
- 11 kgf (107.8 N)
- 収縮量
- 2mm
- 本体
- SPC
- メインボール
- S15CK
- サブボール
- SUJ2
- キャップ
- SPC
- ケース
- SPC
UM-12BJ
- ボールサイズ
- φ15/32" (11.9mm)
- 自重
- 0.015 kg
- 取付強さ
- 1 kgf (9.8 N)
- 最大強さ
- 1.5 kgf (14.7 N)
- 収縮量
- 1.8mm
- 本体
- SPC
- メインボール
- POM
- サブボール
- SUJ2
- キャップ
- SPC
- ケース
- SPC
