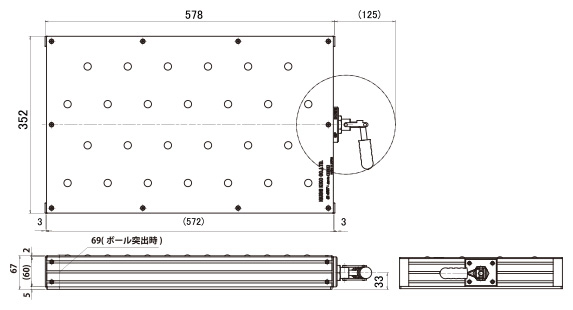

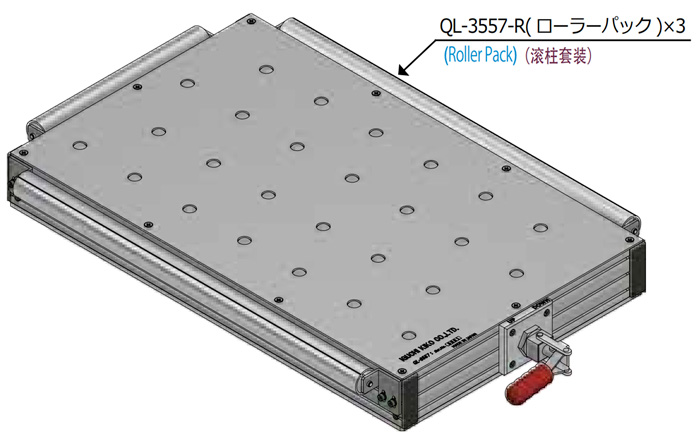

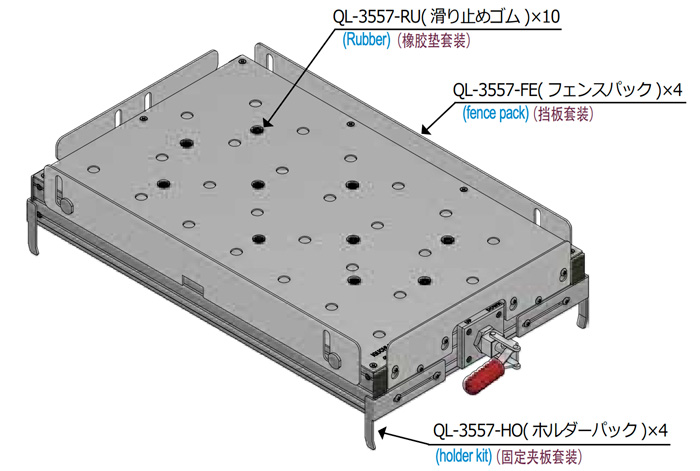

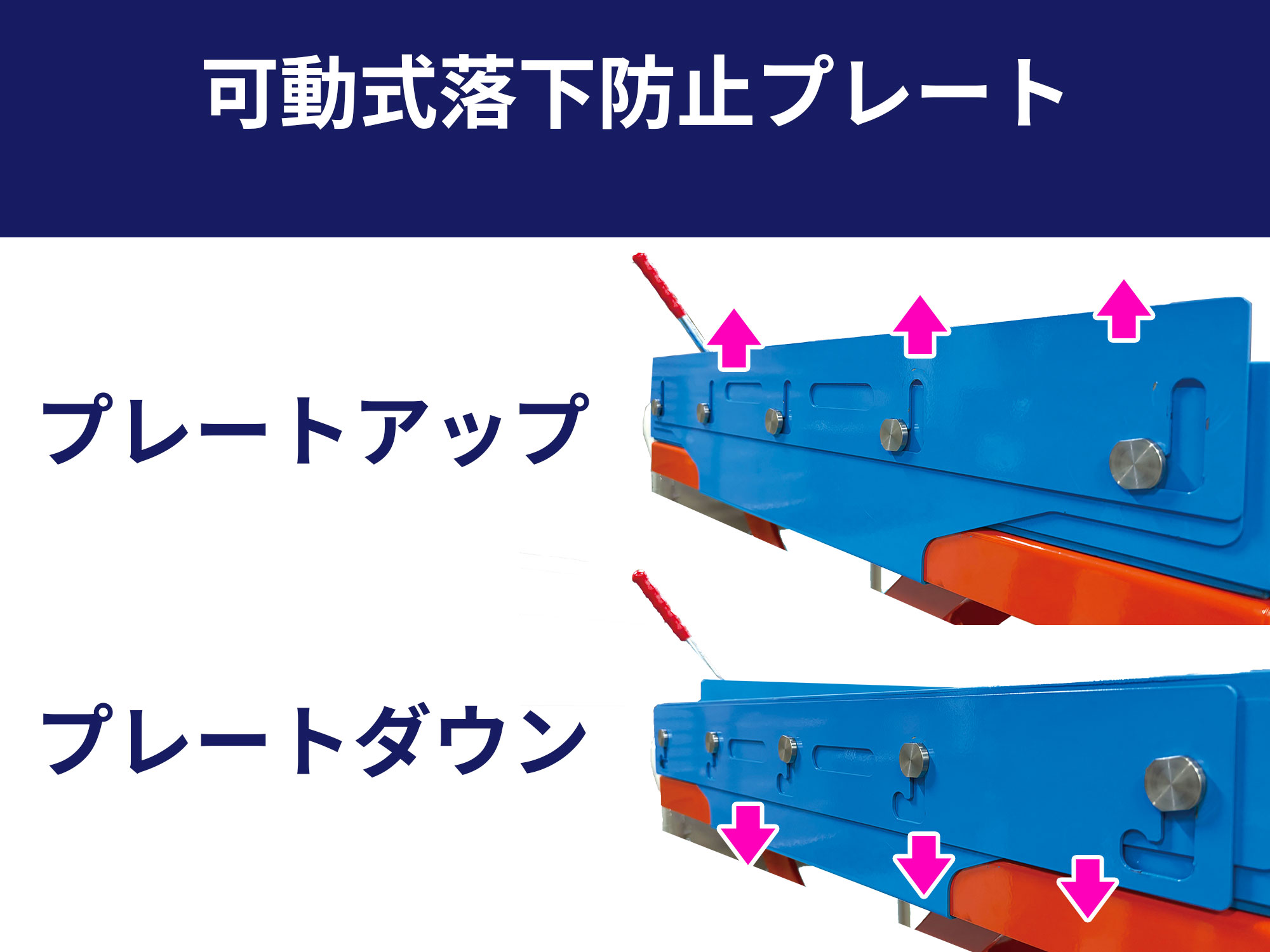

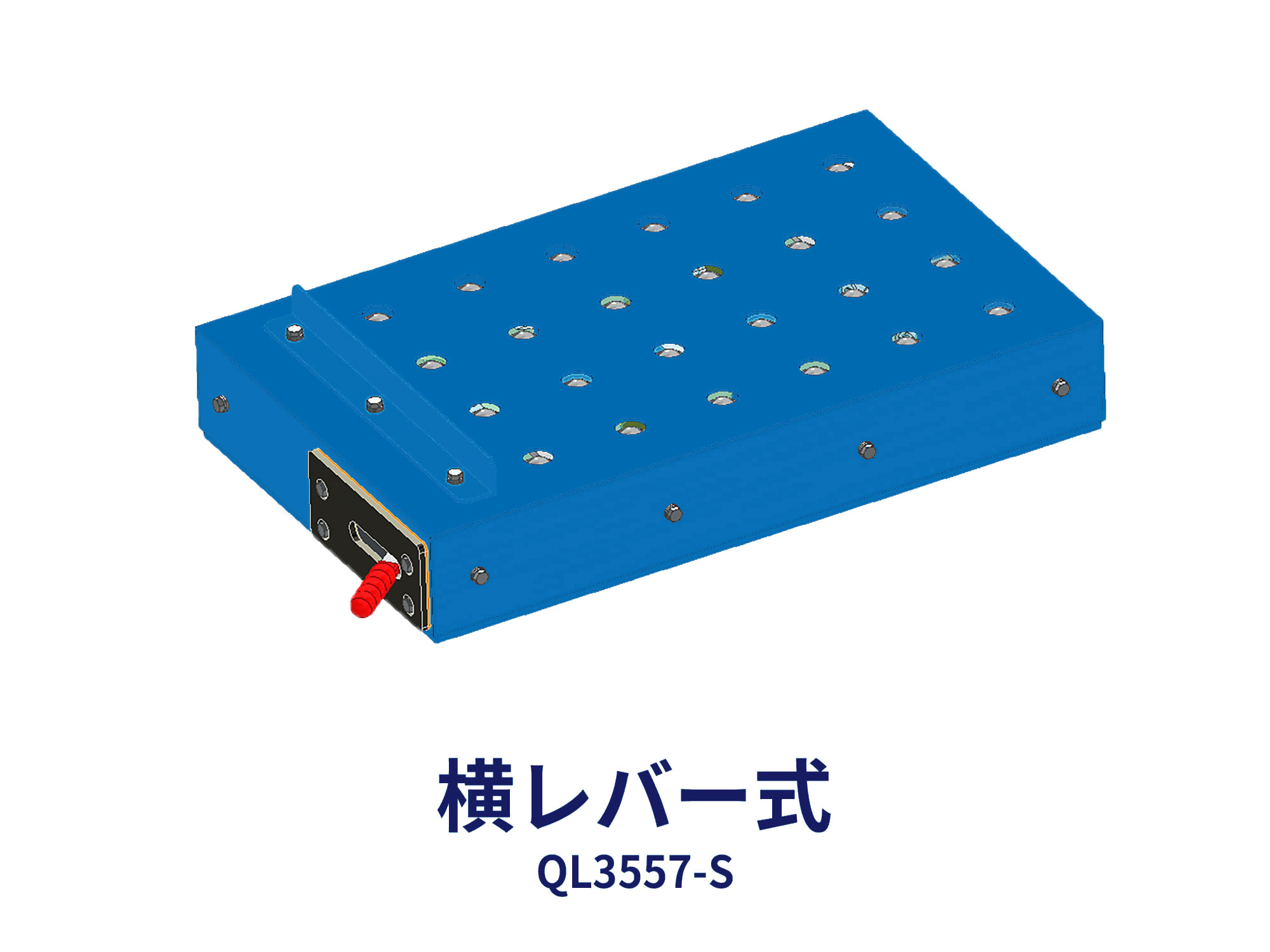

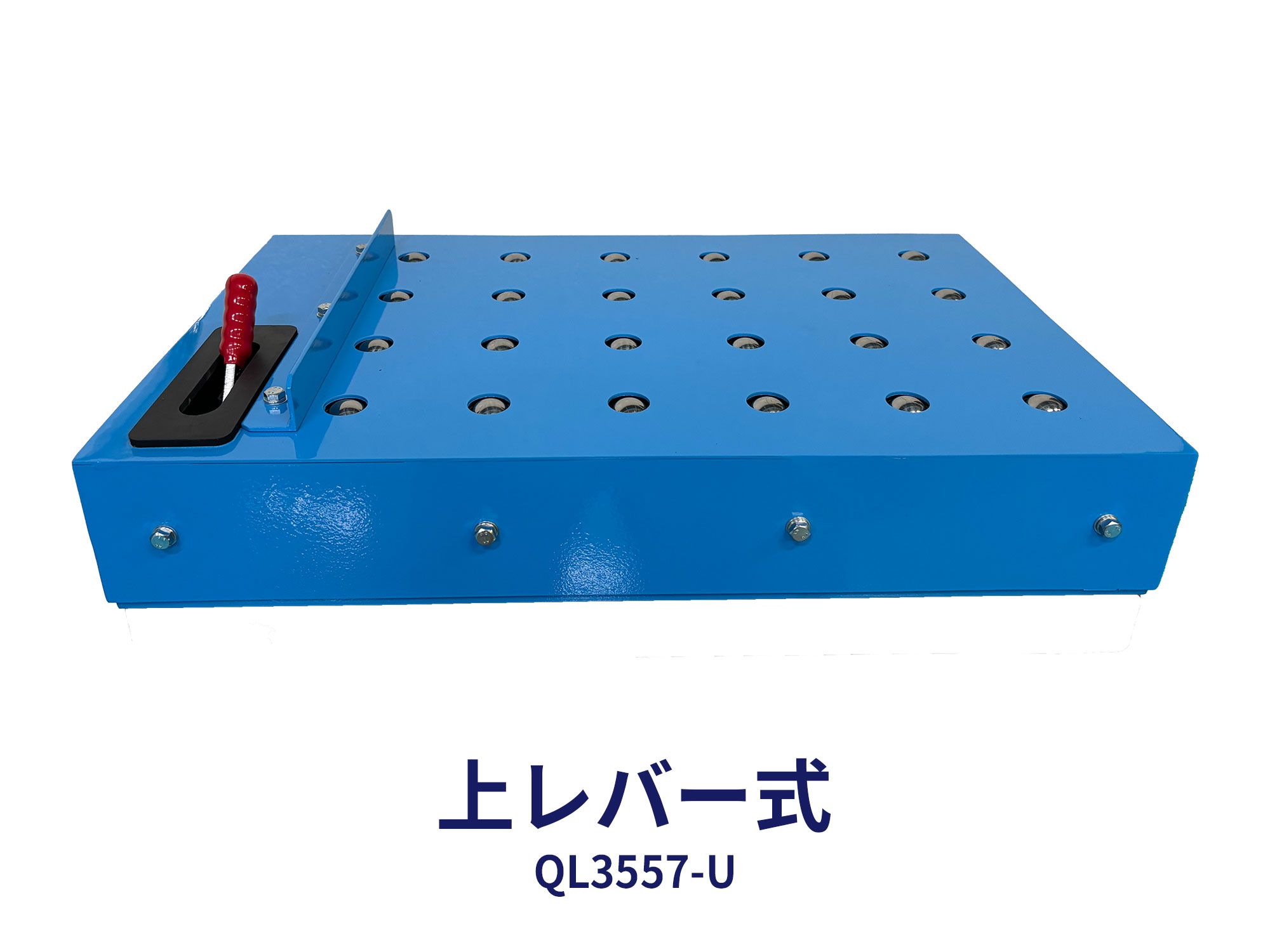

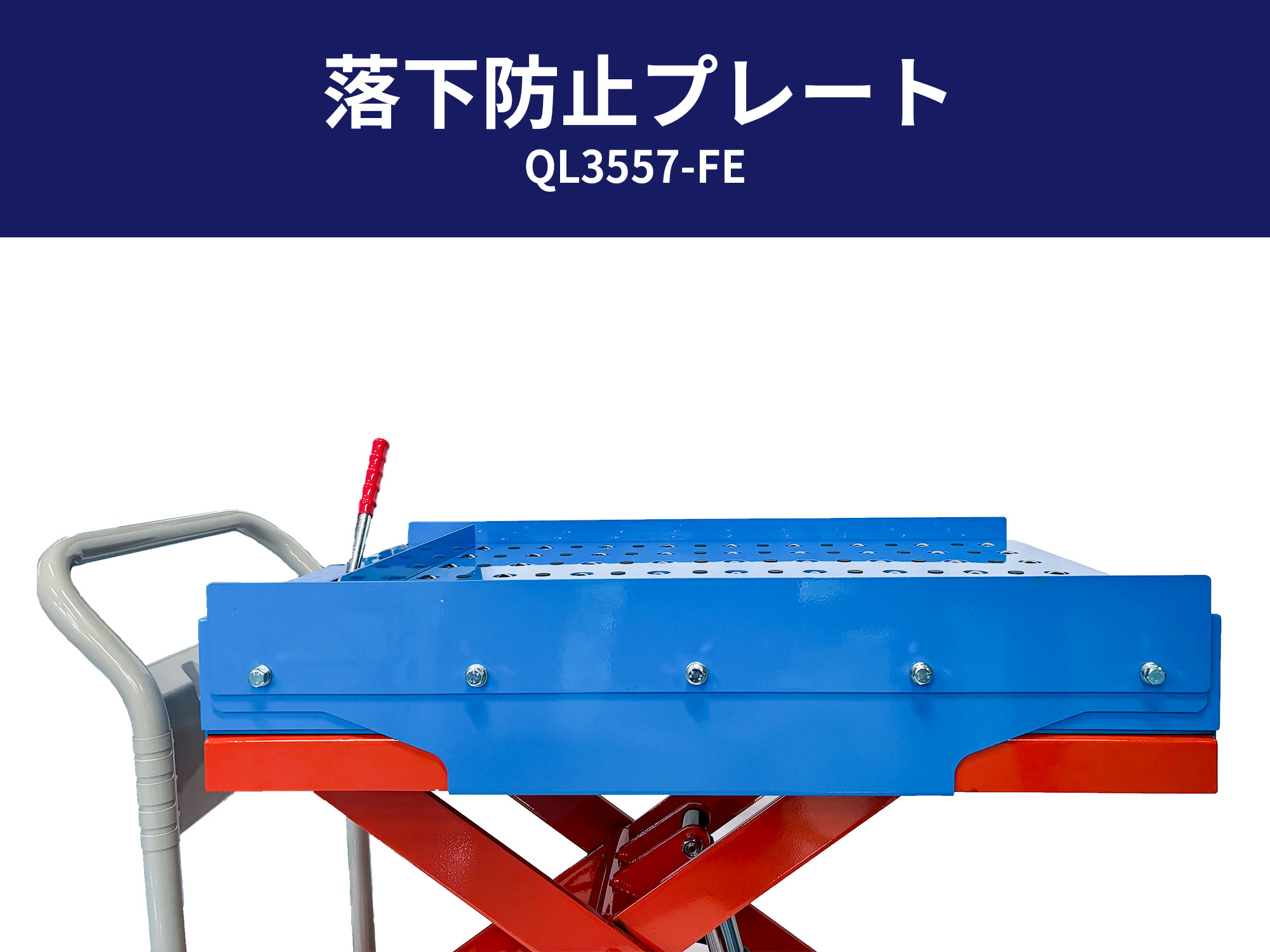

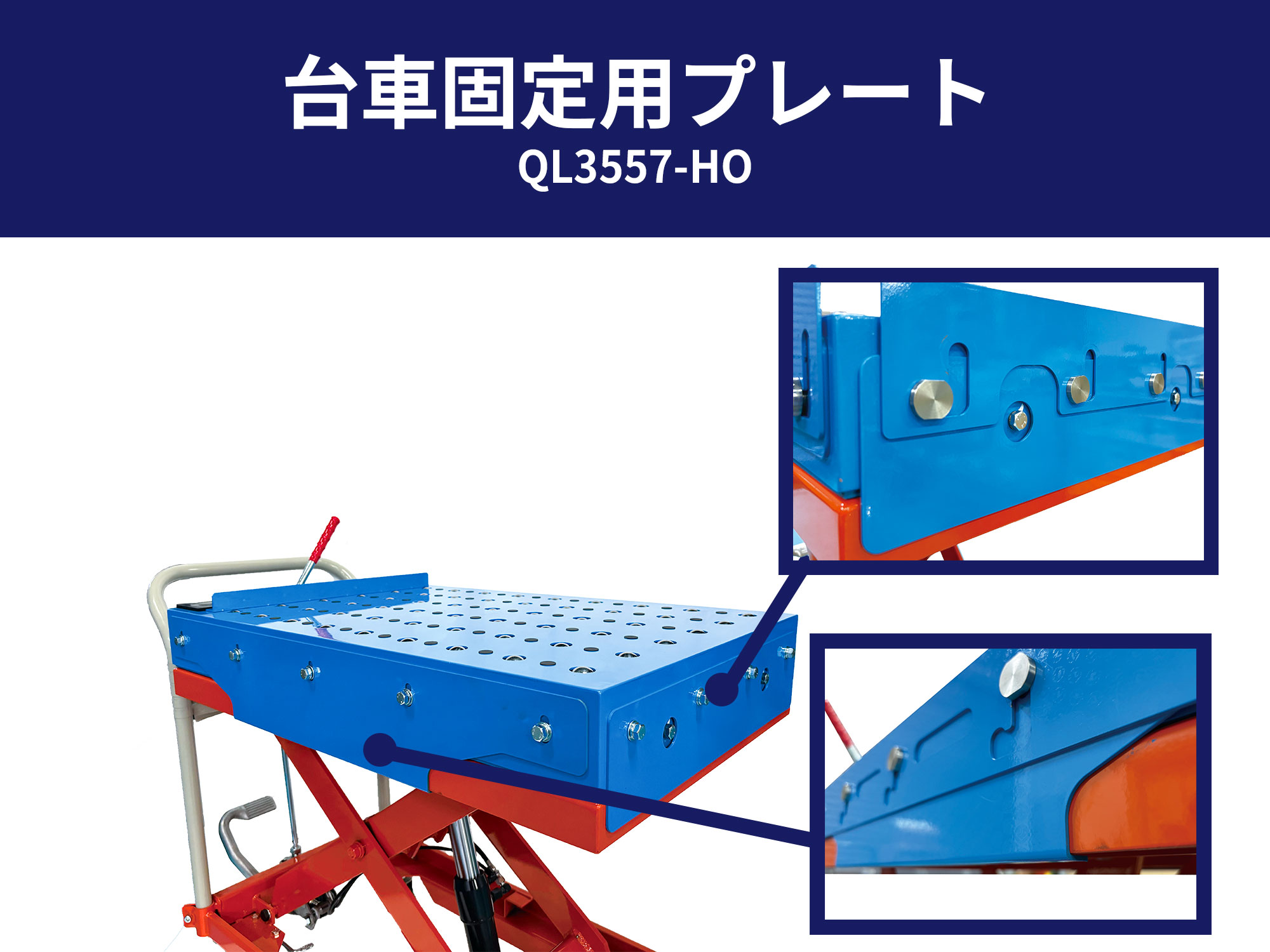

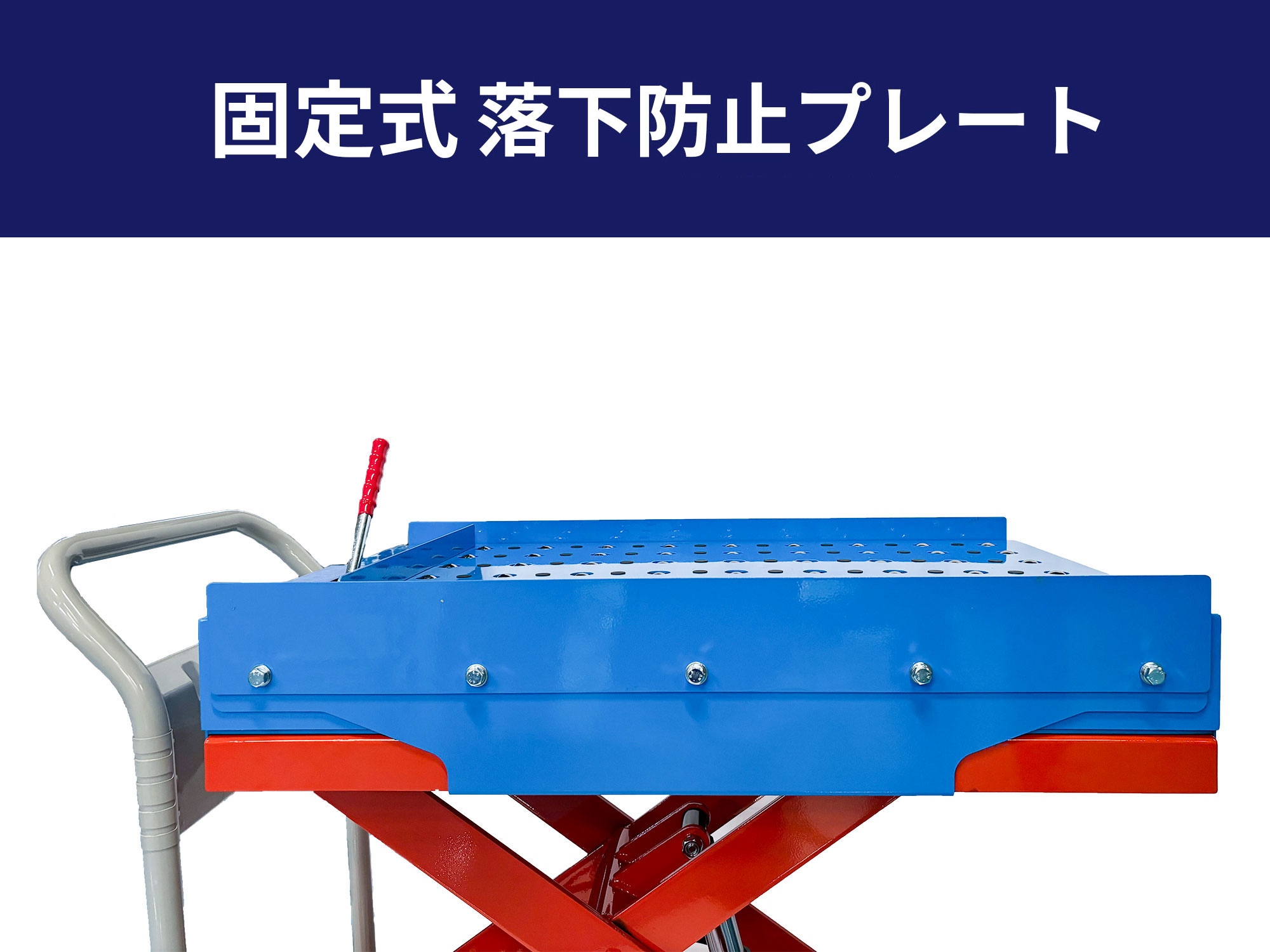

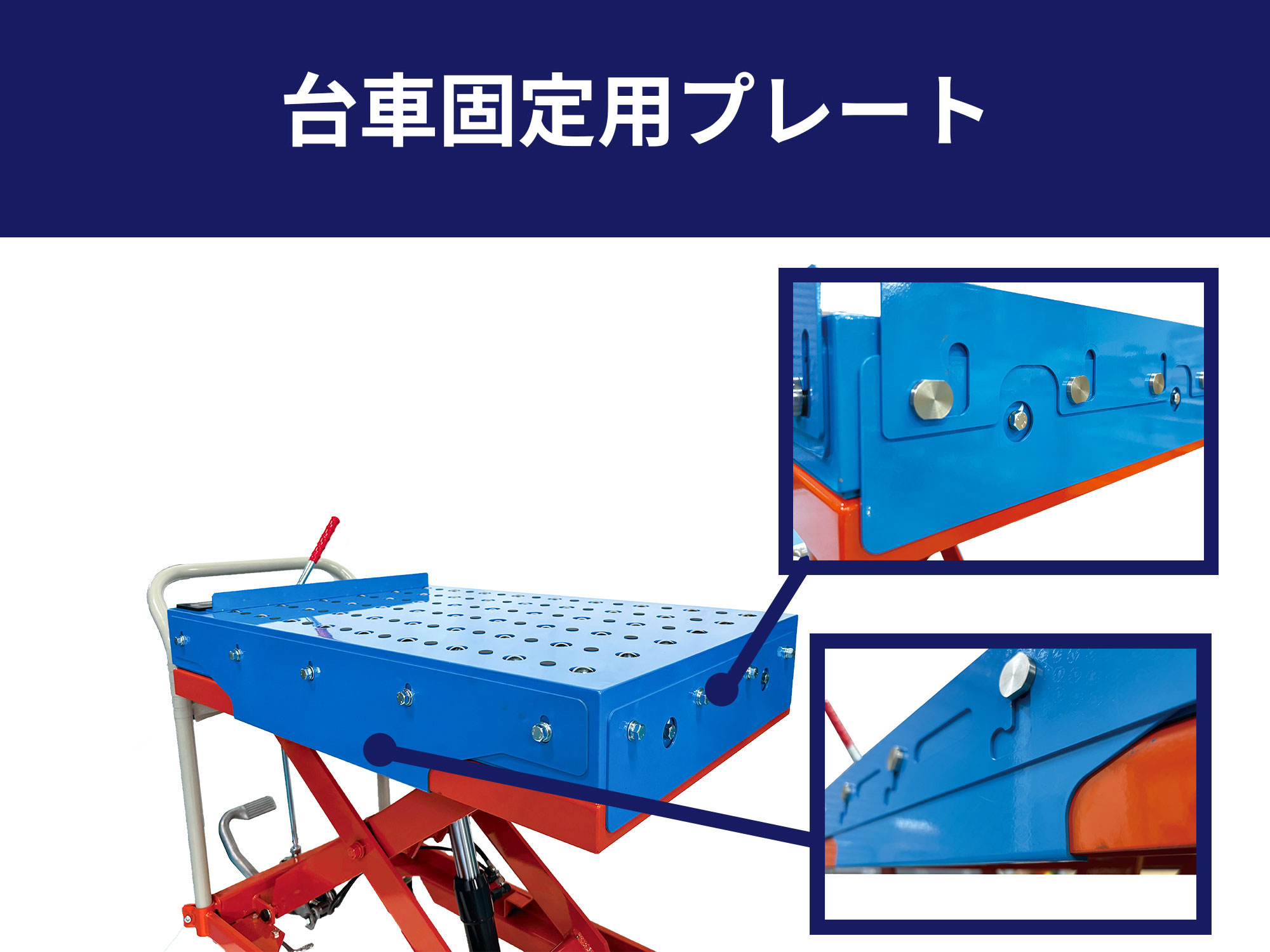

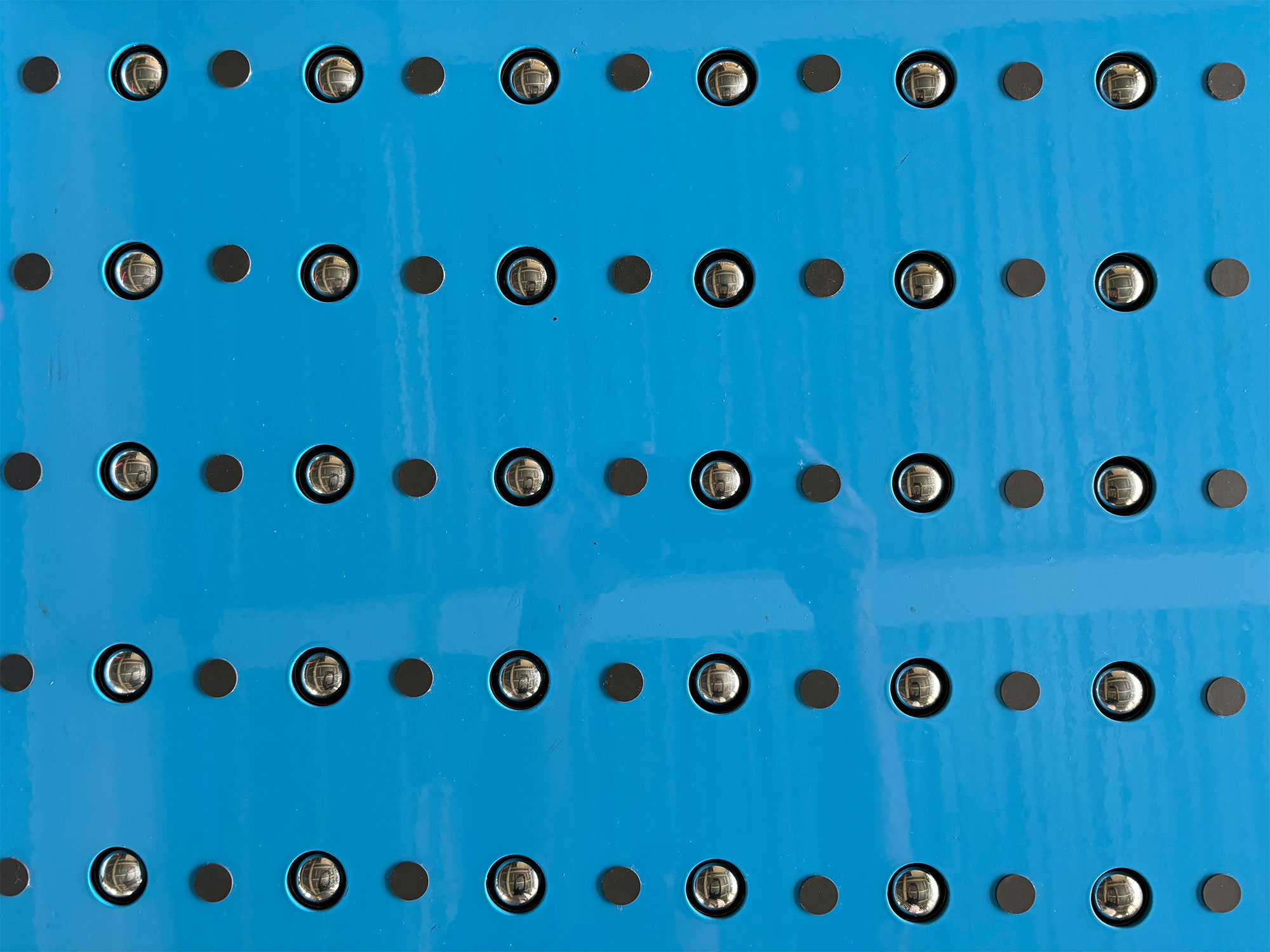

QL-3557 自重 10.5 kg 受渡荷重 100 kg (980.4 N) 主要材料 鉄 ・ アルミニウム ストローク 2mm 使用イグチベアー IM-16 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF) オプション QL-3557-FE(フェンスパック) 4枚セット フェンスを上下させることにより、容易に落下を防止できます。 QL-3557-HO(ホルダーパック) 4枚セット 台車固定用フレーム。ネジで固定するので取外しが簡単です。 QL-3557-RU(滑り止めゴム) 10枚セット ボール下降時にワークが動かないように固定できます。 QL-3557-R(ローラーパック) 3本セット ワークの乗り入れが容易になります。

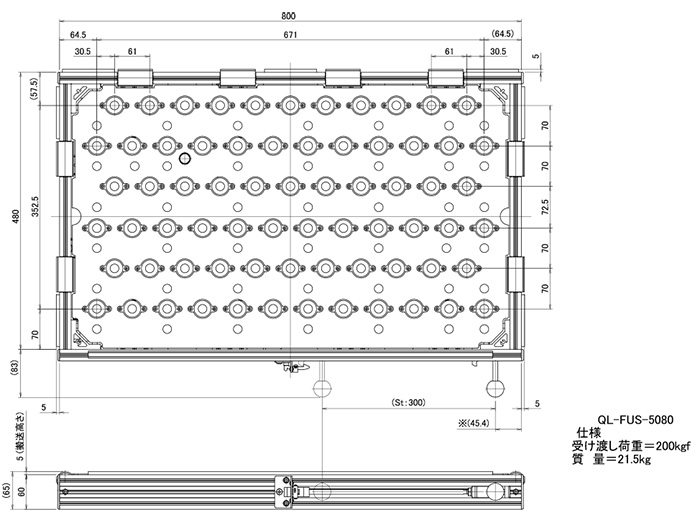

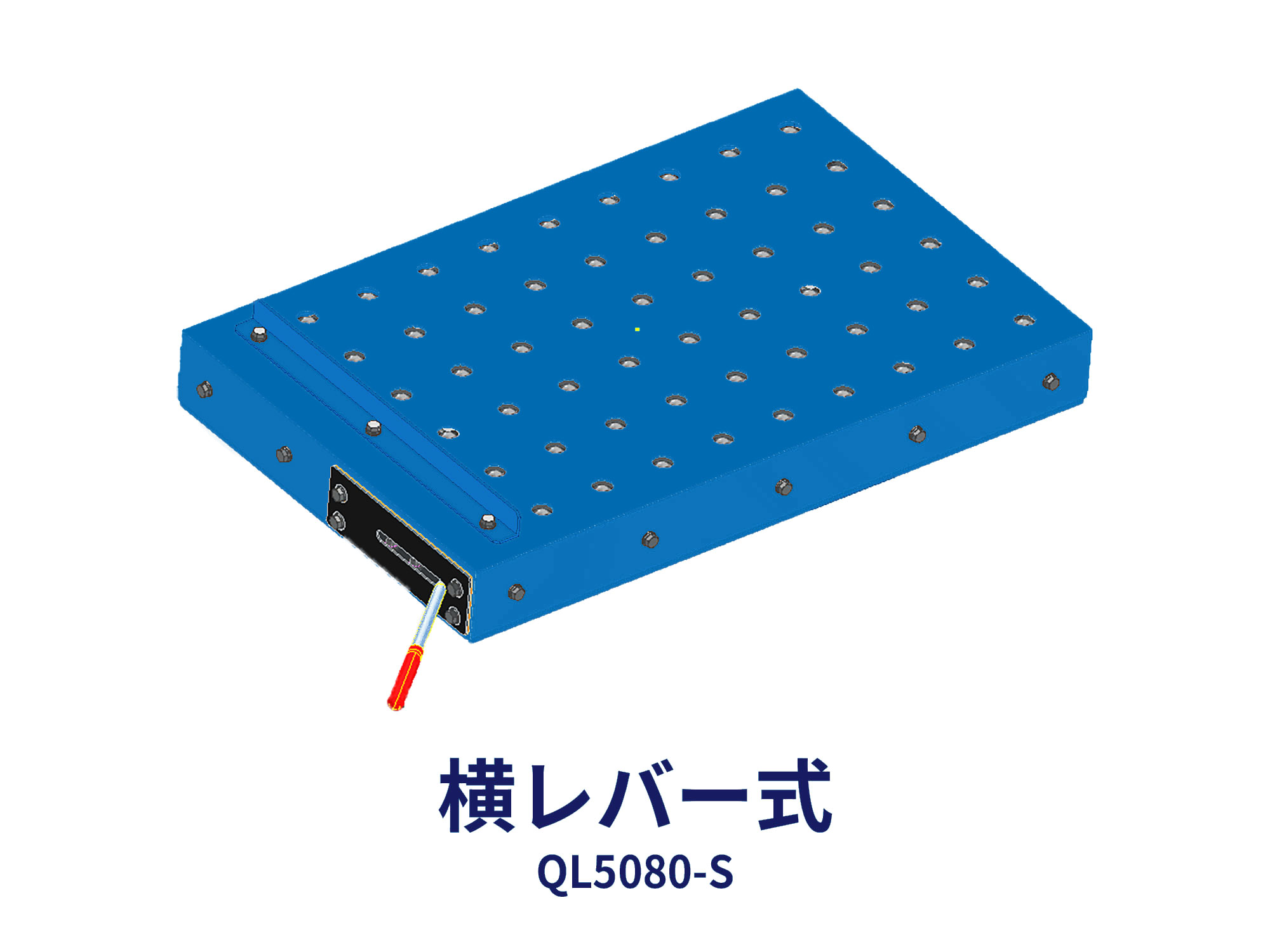

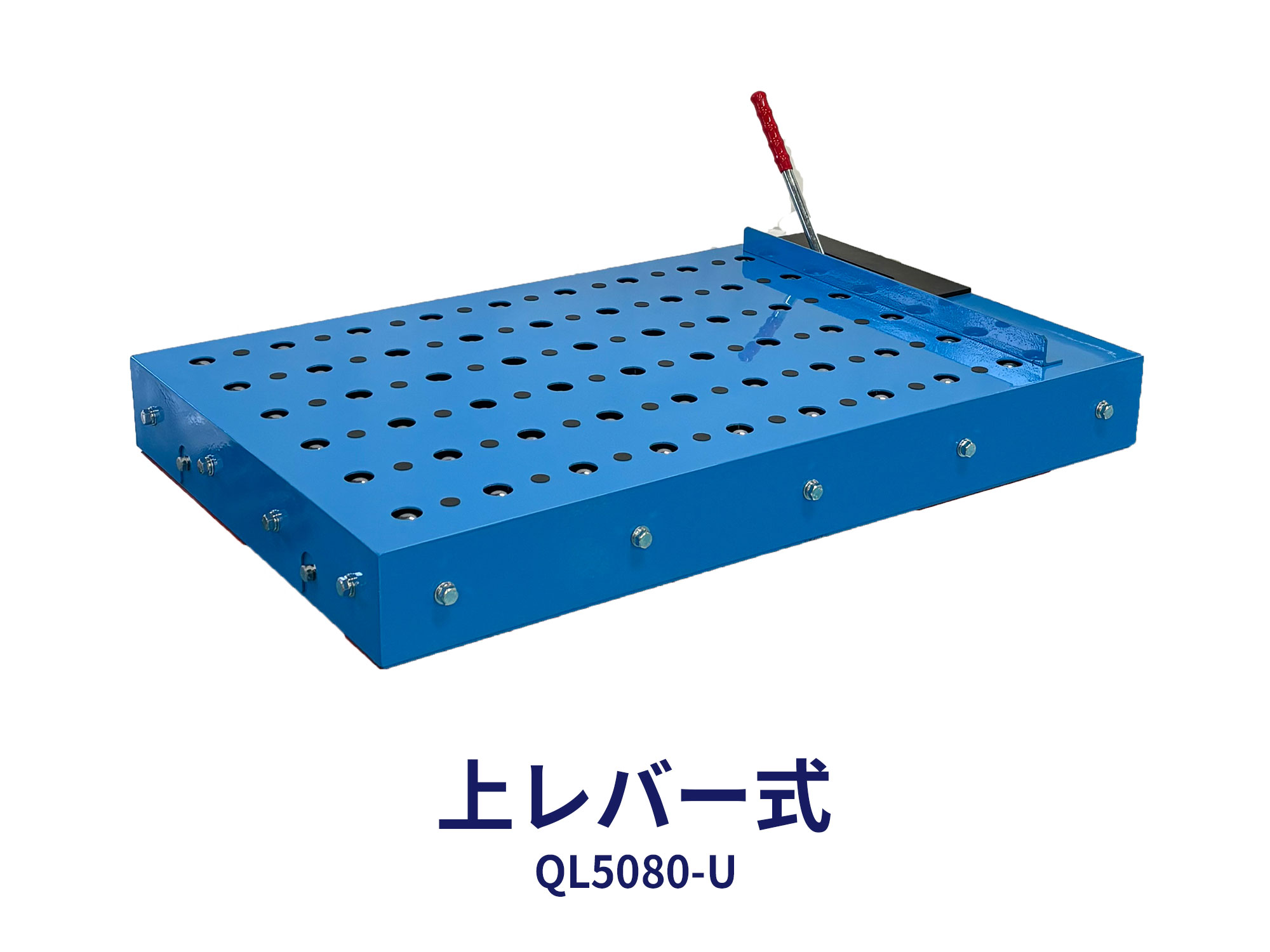

QL-FUS-5080 自重 21.5 kg 受渡荷重 200 kg (1960 N) 主要材料 ステンレス・鉄・アルミ ストローク 5mm 使用イグチベアー IM-16 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF)

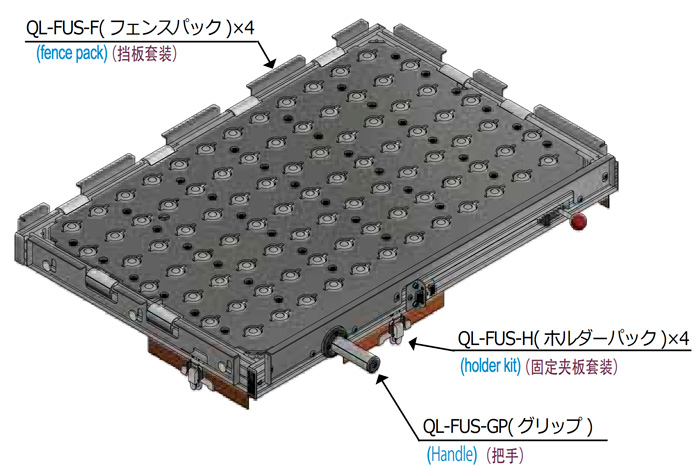

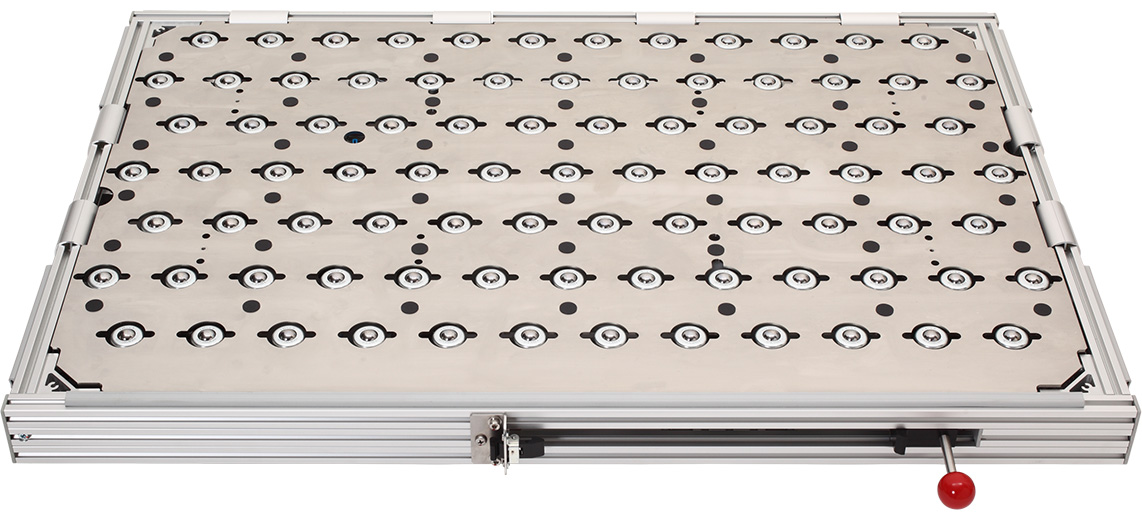

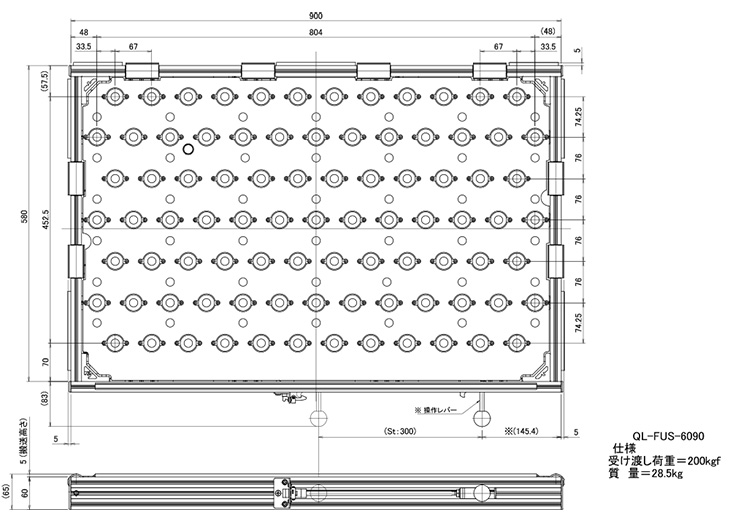

QL-FUS-6090 自重 28.5 kg 受渡荷重 200 kg (1960 N) 主要材料 ステンレス・鉄・アルミ ストローク 5mm 使用イグチベアー IM-16 図面日本語版(PDF) 図面日本語版(DXF) STP(3D) 図面英語版(PDF) 図面英語版(DXF) オプション QL-FUS-GP(グリップ) 1本 グリップを取付けることでレバー操作の補助になります。 QL-FUS-F-5080/ QL-FUS-F-6090(フェンスパック)4枚セット フェンスを上下させることにより、容易に落下を防止できます。 QL-FUS-H(ホルダーパック) 4枚セット 台車固定用フレーム。ネジで固定するので取外しが簡単です。 QL-3557-RU(滑り止めゴム) 10枚セット 交換用です。FUS型には標準でついています。
