薄型ターンテーブル


薄型ターンテーブル

厚さ85mm、超薄型ターンテーブル、誕生。
ミドルクラスセダンも電動でらくらく回転。
置き型式ターンテーブルは床工事不要、建築後の増設に最適です。


■使用イメージ

ターンテーブル使用イメージターンテーブル使用イメージ
ターンテーブル乗り込みイメージターンテーブル乗り込みイメージ

■回転イメージ

国産車ミドルセダンクラス国産車ミドルセダンクラス
ミニバンミニバン
スポーツタイプスポーツタイプ

■特長
ピット工事が不要でアンカーボルトが施工出来る場所であれば取付出来ます。
電源は 200Vに対応。 インバーターを標準装備しローラーも静粛性の高いウレタンを使用しています。
 ※標準色:グレー(N-55)

床工事不要なので、建築後の増設に最適。床工事不要なので、建築後の増設に最適。
全高わずか85mm全高わずか85mm、カスタマイズも可能。 車の底を擦る心配はありません。

薄型ターンテーブル(ISB-40L※指定色)の構造

薄型ターンテーブル(ISB-40L)の構造
点検口
点検口

点検口
ターンテーブル上に点検口を設置し容易にメンテナンスや部品交換が行えます。
駆動装置
駆動装置

駆動装置
独自設計によりコンパクトかつメンテナンスの容易な駆動装置、ウレタンローラを使用し静粛性も優 れています。
操作盤兼制御盤

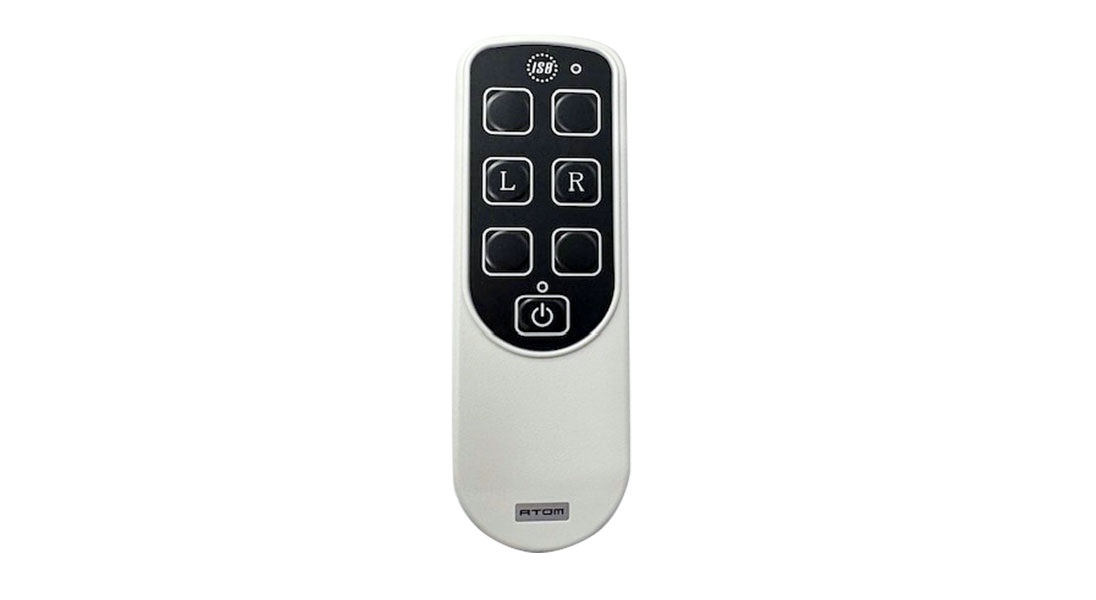

リモコン

操作盤兼制御盤
操作ボタンから指を離せば回転停止する、押しボタン方式。取付方法は壁掛け式及び自立スタンド式。 ※異常出力接点付
(SUS製の操作盤及びリモコン仕様はオプションとなります。標準の操作盤は焼付塗装となります。)

薄型ターンテーブル断面図

薄型ターンテーブル断面図

ターンテーブルスペック

型 式 テーブル
直径
(mm)
積載荷重
(kg)
モーター
容量
(kw)
スロープ
長さ
(mm)
製品
H寸法
(mm)
駆動装置
H寸法
(mm)
回転速度
(r.p.m)
電 源
ISB-25L 2500 500 0.1 310 85 本体仕上げ面 より
90
1 3P/AC200V
オプション
2P/AC200V
ISB-40L 4000 2500 0.4
ISB-45L 4500 330 90 本体仕上げ面 より85
