QL3557-U / -S
- 装置重量
- 40 kg
- 積載荷重
- 100 kg
- 表面処理
- 吹付塗装（69-50T）
- 主要材料
- 鉄
- 使用イグチベアー
- IM-25
一般用イグチベアー クイックリフター
保護中: QL型_test
カタログダウンロード概要

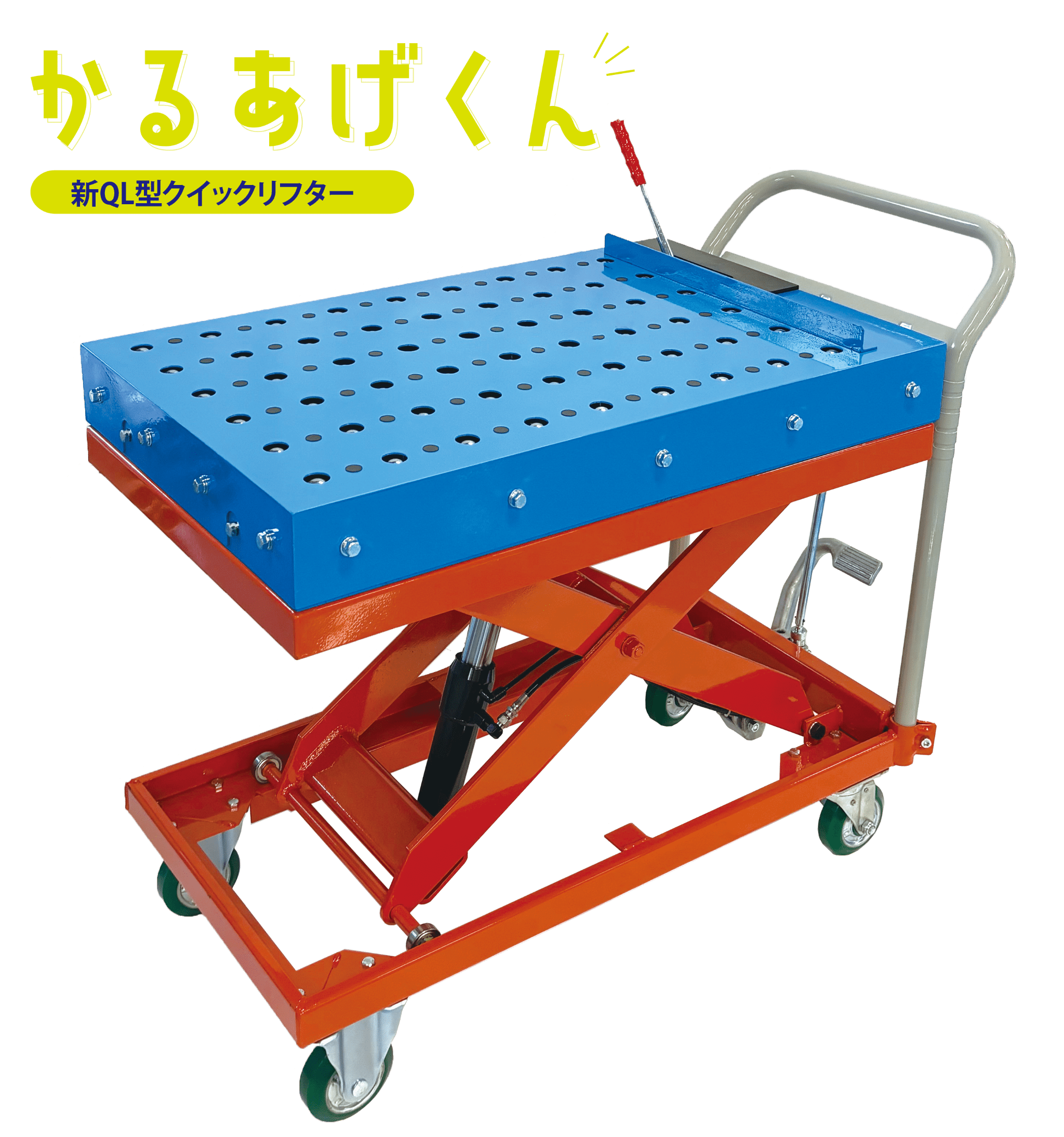

昇降機能付きテーブルユニット。かるあげくん！
重量物搬送が原因の腰痛によって生産性が低下していませんか？
女性や高齢者でも重量物をもっと安全に！もっと効率的に！搬送ができるよう「かるあげくん」をご提案いたします。
※写真はイメージです。製品に台車は含まれません。
- もう力はいらない。ベアリングの力「スライド式台車」で安全・効率アップ。
- 腰痛・関節痛などの身体的負担を大幅軽減！
- 金型などの重量物の出し入れ、運搬に便利！

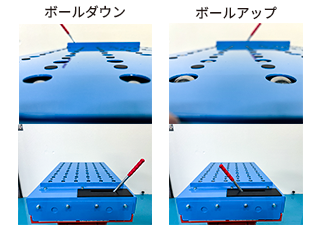

ハンドルレバーを操作する事により、イグチベアーが昇降します。

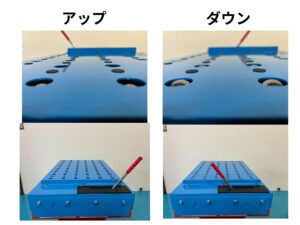

ボールを上げるとテーブル上でワークを動かすことができ、ボールを下げるとワークが静止します。
15kg以下の軽いレバー操作でボールが昇降するように改良しました。
かるあげくんを台車に取付け、重いワークを安全に出し入れできます。
ライン途中に組立、検査等の作業が必要な場合は、かるあげくんを使用して効率的に作業が可能です。
仕様
- 材質
- 鉄製
- 向き
- 上向専用
- 積載荷重
- 100kgf～500kgf
- レバー操作荷重
- 15kgf以下
製品一覧
QL3557-U / -S
QL5080-U / -S
QL5080-U / -S
- 装置重量
- 75 kg
- 積載荷重
- 500 kg
- 表面処理
- 標準塗装（69-50T）
- 主要材料
- 鉄
- 使用イグチベアー
- IM-25
QL6090-U / -S
QL6090-U / -S
オプション
- 【固定式落下防止プレート】
(QL3557-FE）
プレートを装着することによりワークの落下防止に
- 【可動式落下防止プレート】
プレートを装着することによりワークの落下防止に
- 【台車固定用プレート】
(QL3557-HO）
台車に固定するプレート。ネジで固定するので取外しが可能。
- 【天板滑り止め】
(QL3557-RU）
ボール下降時に天板上でワークが滑らないためのゴム
動画
- 手動式リフター「QL型」
導入事例
お客様ワーク
１個40㎏の重量物です。
お困りポイント
重い治具を棚↔作業場に搬送する時に台車への出し入れが難しい。。。
ワークの裏側が凹凸形状、尚且つ持ち手がない時でも「かるあげくん」を使えますか？
ワークの裏側が凹凸形状、尚且つ持ち手がない時でも「かるあげくん」を使えますか？

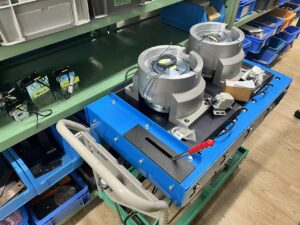

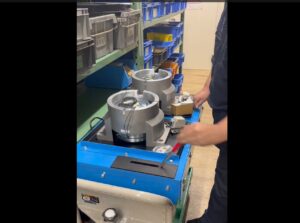

実際の作業風景
01

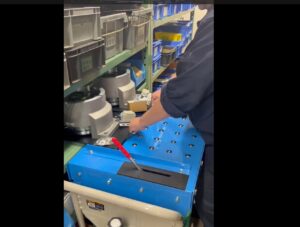

取っ手付きトレーの上にワークをのせて使用されています。
トレーの取っ手をもって、かるあげくんへ引っ張ります。
この際、ボールベアは上がっていますので、スムースにスライドが可能です。
02

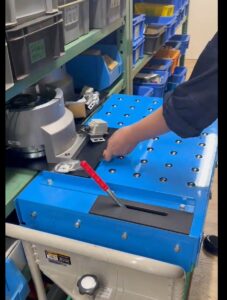

ワークを移動し終わりました。
03

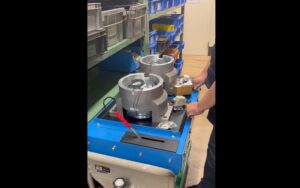

レバー操作でイグチベアーを下げます。
ワークが天板に乗っているため、台車走行中に転落しにくくなります。
お客様の声
40㎏のワークの搬送作業が非常にやりやすく、助かっている。
動画
- 作業風景（動画）
