CT-C / CT-B-I型

概要

着脱が容易な後付けキャスターユニット。

着脱可能な後付けキャスターのため、使用する板をワークの大きさや材質に合わせて容易に変更することが可能です。取り付け方法はクリップタイプ、ボルトタイプの2種類をラインナップしております。

仕様

材質

樹脂製

向き

上向専用

使用荷重

30kgf

ご注意

• 本製品は板厚が10mm～12mmの頑丈な板を使用し、キャスター4か所の上部に物が載るように使用することを推奨しています。この場合のご使用は最大30kgとなります。板本体のみに物を載せてのご使用は最大10kgとなります。耐荷重を守ってお使いください。（※CT-B-I型は付け替え用長尺ネジの使用で10mm～22mmの板に対応可能です。）
• 柔らかい板や弾力のある板は使用に適しておらず、たわんでクリップが外れることが あります。
• 片寄って物を載せたり、凸凹のあるところで使用するとクリップが外れてしまうことが あります。平らな場所で使用してください。
• 上に人が乗ることは大変危険ですのでお止めください。
• CT-C型はフルフラットの床面のみ使用可能です。 ※段差や間仕切りのある場所は使用不可。

製品一覧

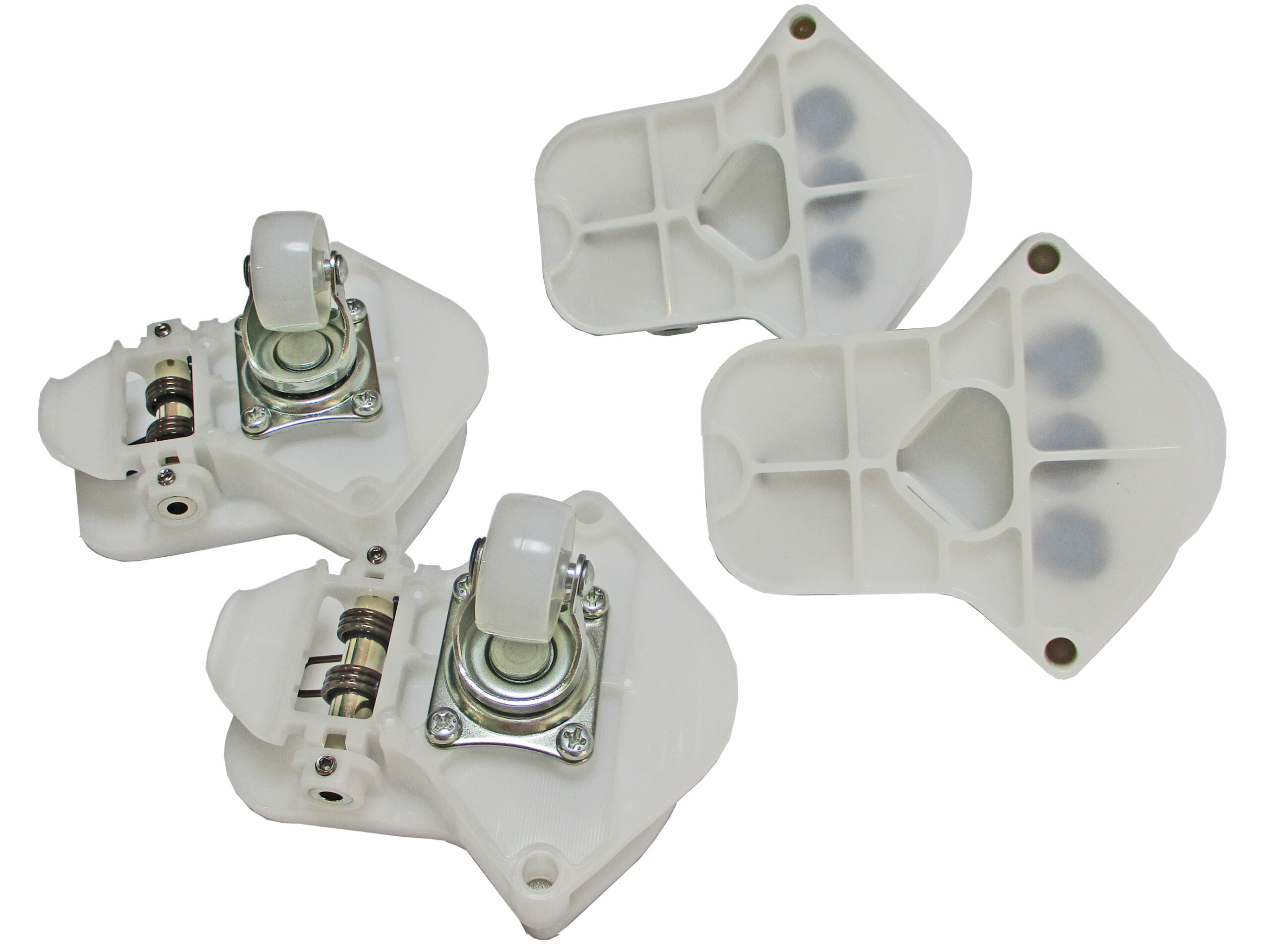

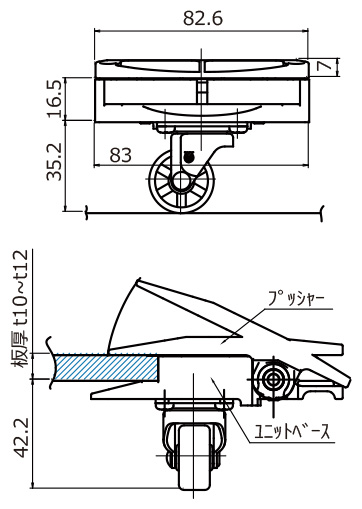

CT-C

耐荷重

30 kgf (4ﾕﾆｯﾄ)

自重

0.11 kg(1ﾕﾆｯﾄ)

適応板厚

10～12mm

ユニット本体

樹脂

• 図面日本語版(PDF)
• 図面日本語版(DXF)
• STP(3D)
• 図面英語版(PDF)
• 図面英語版(DXF)

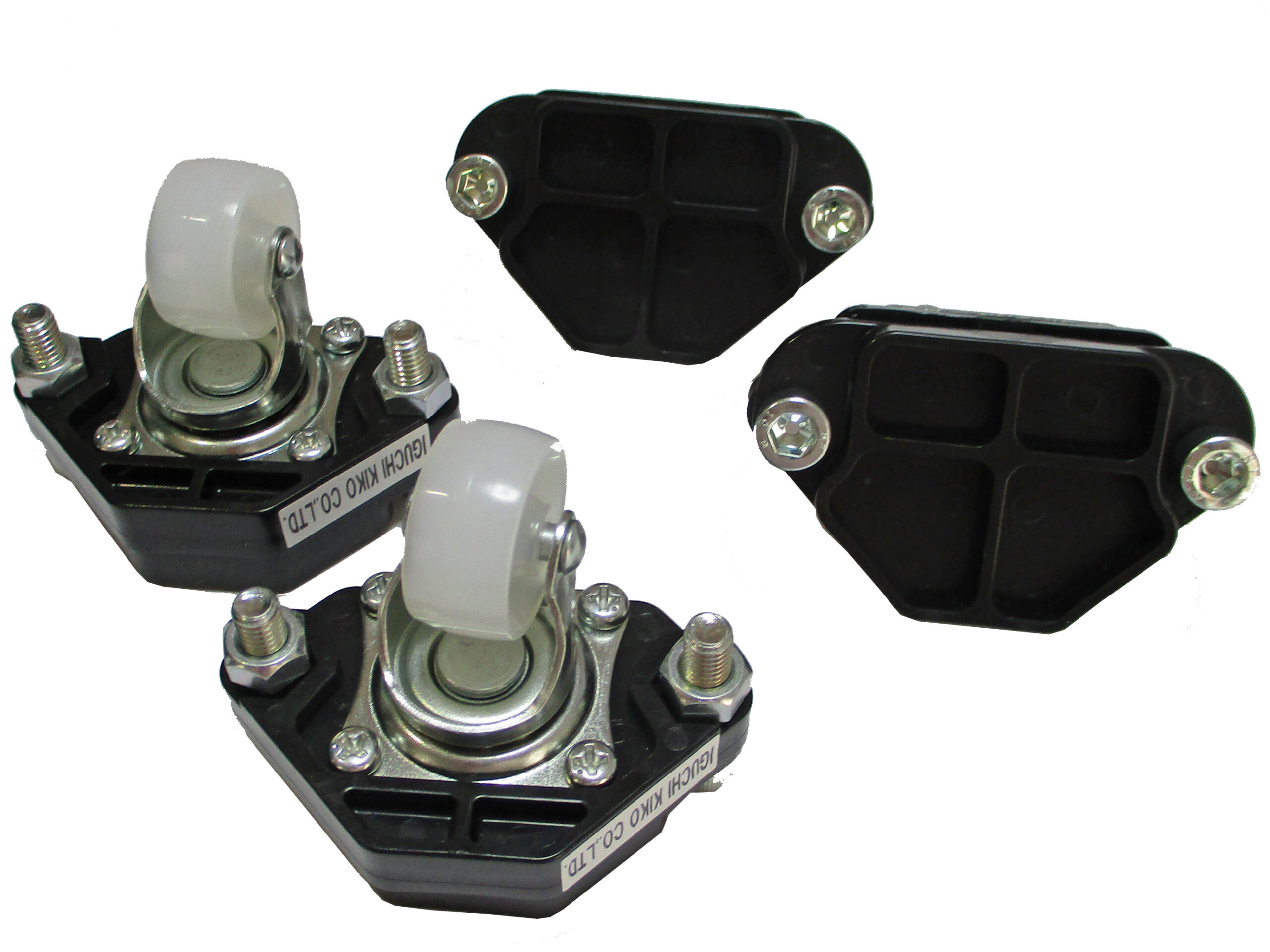

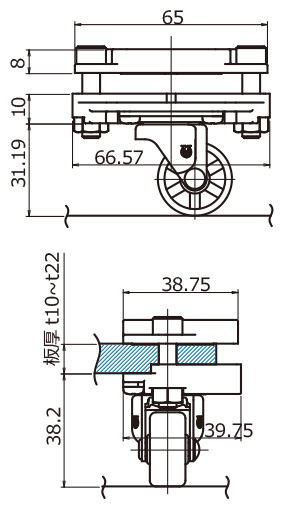

CT-B-I

耐荷重

30 kgf (4ﾕﾆｯﾄ)

自重

0.085kg (1ﾕﾆｯﾄ)

適応板厚

10～22mm

ユニット本体

樹脂

• 図面日本語版(PDF)
• 図面日本語版(DXF)
• STP(3D)
• 図面英語版(PDF)
• 図面英語版(DXF)

動画

CT-C

CT-B-I
